उत्पाद विवरण:
|
बिक्री के बाद सेवा प्रदान की जाती है: | विदेशी सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स | गारंटी: | 1 साल |
---|---|---|---|
वजन: | 15 टी | वोल्टेज: | 380V.50HZ.3Phase |
आयाम (एल * डब्ल्यू * एच): | 14800 * 1050 * 1500mm | शर्त: | नया |
हाई लाइट: | 30kw राजमार्ग रेलिंग बनाने की मशीन,एक्सप्रेसवे बाड़ राजमार्ग रेलिंग मशीन,15 मीटर / मिनट राजमार्ग रेलिंग बनाने की मशीन |
स्टील डब्ल्यू बीम क्रैश बैरियर रोल बनाने की मशीन के विनिर्देशों:
|
1. डेकोइलर
दो पतला बिजली के भारी तालों के साथ, और इसकी वहन क्षमता 8 टन है।रोल सामग्री का आंतरिक व्यास लगभग 500 से 600 मिमी है, स्टील का तार का अधिकतम व्यास 1800 मिमी है।4-पोल सामान्य मोटर के साथ क्लैंप मोटर की शक्ति 2.2kw है।ZQ250 स्पीड रिड्यूसर को अपनाएं, इसका स्पीड रेशो 31: 5 है।
2.Leveling मशीन
दो-रोल चुटकी और पांच-रोल लेवलिंग के साथ सात-रोलर लेवलर।लेवलिंग रोलर का व्यास 110 मिमी है।पहले और बाद की लेवलिंग मशीन में वर्टिकल गाइड रोल होता है।निप रोल से लैस इनलेट पोर्ट फ़ीड करें।
सामग्री: 40Cr, शमन कठोरता: HRC48 ° ~ 52 °, मोटर शक्ति: 7.5kw, 6-पोल सामान्य मोटर, ZQ350speed reducer, गति अनुपात: 20:49, arr200 बन्दी ब्रेक।

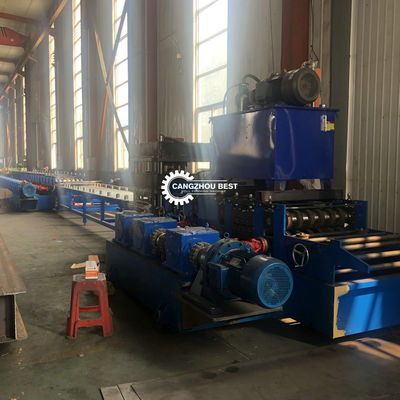

3. पंचिंग मशीन
YL32-315 चार-स्तंभ हाइड्रोलिक पंचिंग मशीन को अपनाएं, और हाइड्रोलिक स्टेशन मोटर पावर 22kw है।मुख्य रूप से उपयोगकर्ताओं के डिजाइन ड्राइंग के अनुसार मरने, डिजाइन और प्रक्रिया को छिद्रण करते हुए दो तरंगों की एक रेलिंग प्लेट्स।मोल्ड आवेषण और सवार चिप की सामग्री Cr12MoV मिश्र धातु इस्पात है।समायोज्य गाइड रोल से लैस करने से पहले और बाद में पंचिंग मशीन।(गाइड रोल सामग्री: Cr12MoV, कठोरता: HRC58º ~ 60 Besides) इसके अलावा, यह स्पेयर ब्लेड और प्लंजर चिप के सेट से भी सुसज्जित है।
4. भक्षण सामग्री तंत्र
इसमें दो जोड़ी फीडर होते हैं और दो के लिए एक की आवश्यकता होती है।
स्वचालित रूप से चुटकी, मोटर शक्ति: 2.2 kw, ZQ250 स्पीड रिड्यूसर, हैंड-टर्न कंप्रेसिंग
5. विद्युत लंबाई मापने डिवाइस
संख्या: दो जोड़े, लंबाई में कटौती: 4320 मिमी, लंबाई सटीकता <pairs 3.0 मिमी

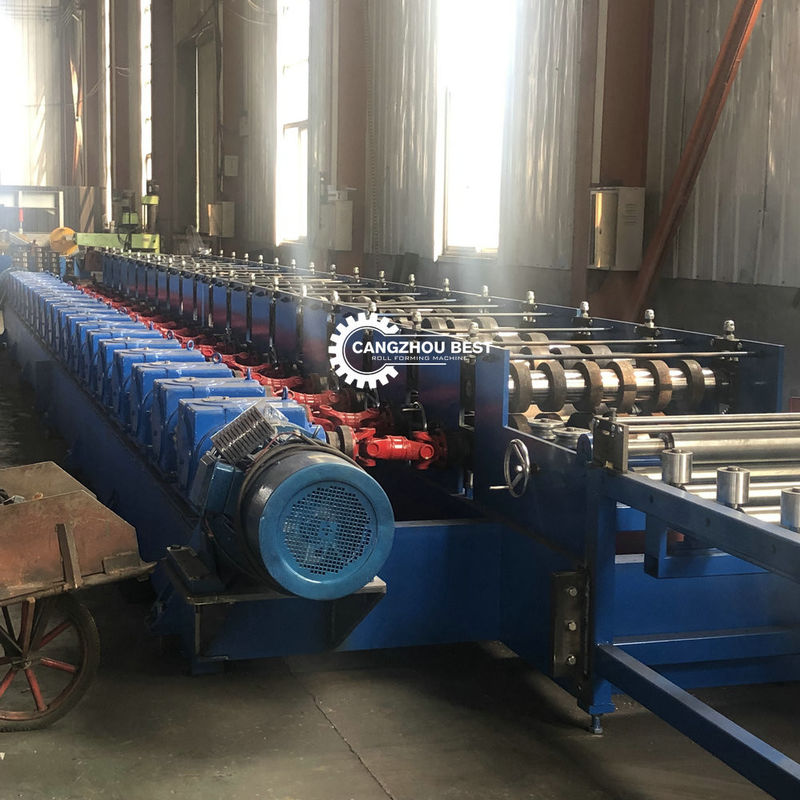

6. मुख्य इंजन बनाना
इस इकाई में स्वतंत्र खुले चाप संरचना के साथ 11 मोल्डिंग प्रक्रियाएं शामिल हैं।
यांत्रिक प्रसार चौड़ाई: 550 मिमी।
आर्क सामग्री: HT200, टेम्पर्ड।
स्तंभ क्रॉस-सेक्शन आकार: 80 x 70, पर्याप्त शक्ति और विश्वसनीय गुणवत्ता आश्वासन के साथ।ऊर्ध्वाधर मार्गदर्शक रोलर संख्या: 3
ऊर्ध्वाधर मार्गदर्शक रोलर का रोलर व्यास: 80
सामग्री: 40Cr स्टील, बुझती और स्वभाव।
असर प्रकार: निश्चित सतह 7216, विनियमन 32216, प्रत्येक में 4 हैं।
दोहरे अक्ष गियर बॉक्स की संख्या: 1
एकल-शाफ्ट ट्रांसमिशन गियर बॉक्स की संख्या: 9
बेवल मापांक: M = 9
गियर बॉक्स सामग्री: HT200।
मेजबान शक्ति: 45KW आर, विद्युत चुम्बकीय गति विनियमन,
स्पीड रिड्यूसर: ZQ650
गति अनुपात: 48.57
ट्रांसमिशन गियर बॉक्स के बीच 1 इंच डबल चेन ड्राइव का उपयोग करें;सार्वभौमिक शाफ्ट शाफ्ट रोलर शाफ्ट के बीच, और यूनिवर्सल ट्रांसमिशन शाफ्ट प्रकार 140-275 है।स्पीड रिड्यूसर के बीच 1.5 इंच की ड्यूल चेन ड्राइव का इस्तेमाल करें।
7. निर्माण ढालना

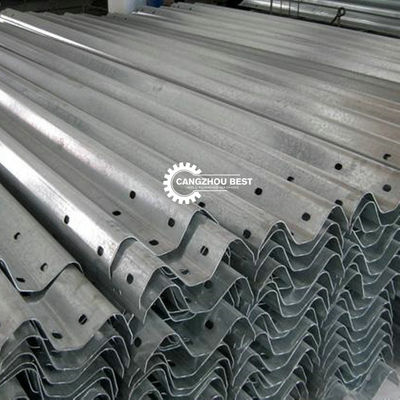

दो वेव रेलिंग प्लेट रोल का एक सेट, जो राष्ट्रीय मानक के अनुसार बनाया गया और संसाधित किया गया है।सामग्री GCr15 है, और समग्र शमन कठोरता HRC58 ° ~ 62 ° है।
8. सामग्री प्राप्त मंच
रोलर प्रकार सामग्री प्राप्त स्टेशन, 5 m लंबाई, 6 # स्टील वेल्डेड।
9.कंट्रोल सिस्टम
सामान्य नियंत्रण प्रणाली।मैन्युअल रूप से और स्वचालित रूप से पूरे उत्पादन लाइन के विभिन्न भागों के सामंजस्य को नियंत्रित कर सकता है।
10.Others
उपकरण कुल शक्ति 78.9Kw है, 30000 मिमी * 4000 मिमी लंबाई * चौड़ाई के साथ।अधिकतम रोलिंग की ऊंचाई 85 मिमी है, अधिकतम रोलिंग मोटाई 4.0 मिमी है, और अधिकतम रोलिंग गति 3 ~ 12 मीटर / मिनट है।वेल्डिंग मशीन सीट की संरचनात्मक सामग्री को आवश्यकताओं को पूरा करना होगा, वेल्डिंग को राष्ट्रीय मानक तक होना चाहिए।जंग की सफाई के बाद उपकरण को पहले स्टील विशेष एंटी-जंग पेंट के साथ व्यापक रूप से कवर किया जाना चाहिए, और फिर उच्च गुणवत्ता वाले टॉपकोट के साथ लेपित किया जाना चाहिए।घूर्णन भाग को चेतावनी रंग से विभाजित किया जाना चाहिए।
5 टन काढ़ा
व्यास: 460-520 मिमी विस्तार।
विस्तार: मैनुअल
क्षमता: प्रति किलोग्राम 3000 किलोग्राम
मैक्स कॉइल चौड़ाई: 500 मिमी
छिद्रण
हाइड्रोलिक छिद्रण का उपयोग करना
तेल सिलेंडर व्यास: 180 मिमी
काम के दबाव: 30mpa है
मोल्ड सामग्री: Cr12Mov 58 ° -62 ° बुझती है
हाइड्रोलिक पावर: 7.5KW
आकार: 1.5 मीटर लंबा * 1.1 मीटर चौड़ा * 1.2 मीटर ऊंचा
काट रहा है
हाइड्रोलिक कटिंग
चाकू सामग्री: Cr12, 58 ° -62 ° बुझाई
तेल सिलेंडर व्यास: 250 मिमी
काम के दबाव: 60mpa है
काम की यात्रा: 80 मिमी
नियंत्रण प्रणाली बॉक्स
बिजली आपूर्तिकर्ता: 380V, 50 हर्ट्ज, तीन चरण (अनुरोध के साथ समायोजित)
लंबाई और मात्रा माप स्वचालित रूप से;
पीएलसी द्वारा नियंत्रित लंबाई और मात्रा
लंबाई की अशुद्धि को आसानी से संशोधित किया जा सकता है।
नियंत्रण कक्ष: बटन-प्रकार स्विच और टच स्क्रीन
टच स्क्रीन में भाषा: अंग्रेजी और चीनी
लंबाई की इकाई: मिलीमीटर (नियंत्रण कक्ष पर स्विच किया गया)
बाहर टेबल लगा दी
यह उत्पादों को प्रसारित करने के लिए वेल्डेड स्टील और समर्थित रोलर को अपनाता है।
आकार: 4000 * 1350 * 1000 मिमी
कंटेनर में लोड करने से पहले, हम पहले मशीन की जांच करेंगे
दूसरा, मशीन पर कुछ सुरक्षा करें, जैसे, हम रोलर और शाफ्ट पर कॉइल का विलोपन करेंगे, यदि रोलर और शेड को लंबे समय तक डिलीवरी के दौरान जंग और जंग लग गया हो।
तीसरा, हम प्लास्टिक पैकेज को आसान क्षति वाले हिस्सों पर बनाएंगे, और स्टील वायर रस्सी द्वारा सभी भागों को कंटेनर में ठीक करेंगे, और यह सुनिश्चित करेंगे कि समुद्र में हिलने पर मशीन को नुकसान न पहुंचे।
अंत में, हम कंटेनर में लोड करते समय ग्राहक के लिए तस्वीरें लेंगे।
