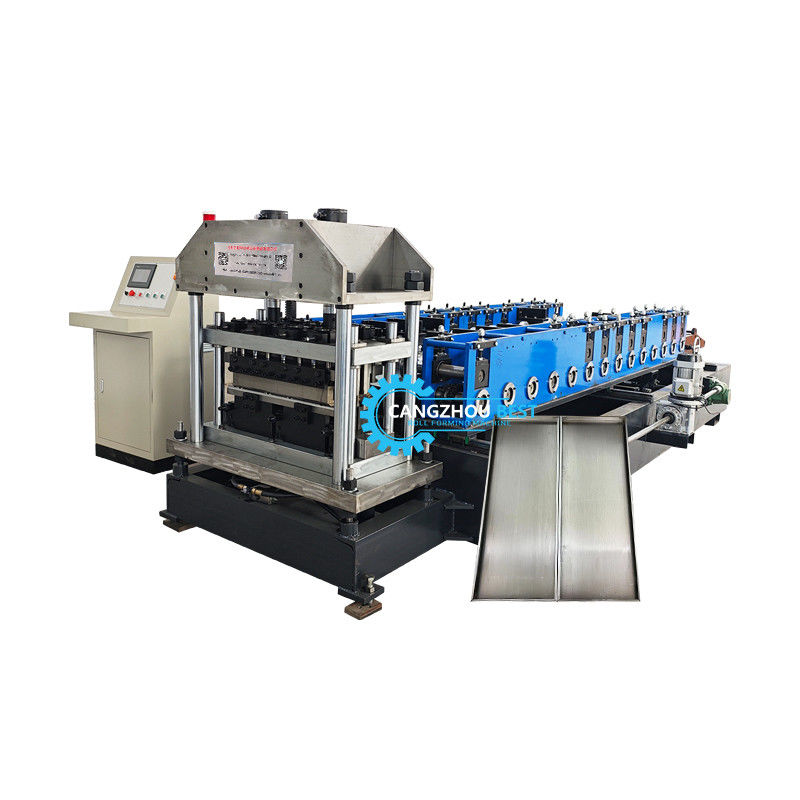

पैलेट स्टोरेज रैक अपराइट शेल्फ प्रोफाइल रोल बनाने की मशीन सुपरमार्केट

मशीन घटक

डी-कोइलर------------------------------------------1सेट
फॉर्मिंग मशीन--------------------------------1सेट
कटिंग डिवाइस -----------------------------------1सेट
पंचिंग मशीन-------------------------------1सेट
पीएलसी कंट्रोल बॉक्स ---------------------------------1सेट
हाइड्रोलिक पंप स्टेशन-------------------------1सेट
हाइड्रोलिक पंचिंग डिवाइस---------------------1सेट
उत्पादन समर्थन तालिका-----------------------1सेट


कच्चे माल की आवश्यकताएं:

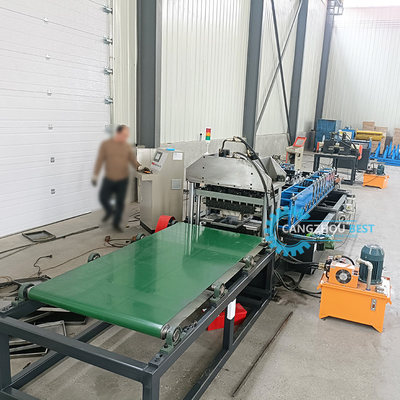

प्रक्रिया प्रवाह

डीकोइलिंग--फीडिंग---पंचिंग----फॉर्मिंग---कटिंग---उत्पादन

पैरामीटर

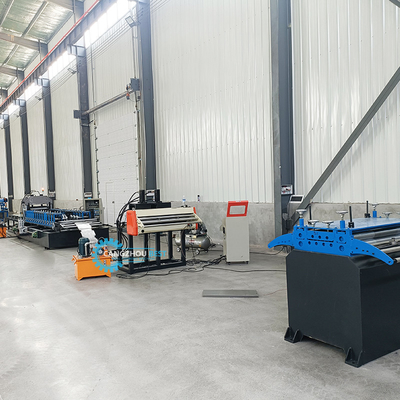

अन-कोइलर सिस्टम

उपयोग: इसका उपयोग स्टील कॉइल को सहारा देने और इसे टर्नटेबल तरीके से अनकॉइल करने के लिए किया जाता है।

रोल बनाने की प्रणाली द्वारा खींचा गया निष्क्रिय अनकॉइल

लोडिंग क्षमता: 3.0T

अनकॉइलिंग चौड़ाई: 300 मिमी

आंतरिक व्यास: 450-550 मिमी

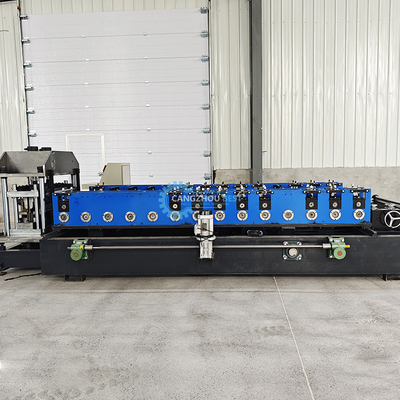

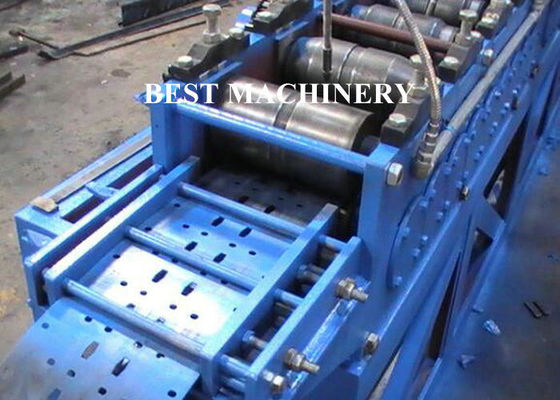

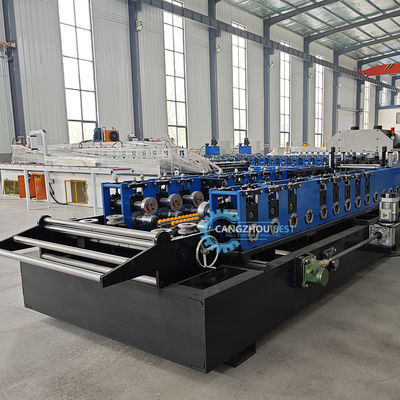

फॉर्मिंग डिवाइस

फ़ीचर: स्थिरता, सटीकता और जीवनकाल सुनिश्चित करें।

मुख्य भाग की लंबाई: लगभग 3300*800*1400 मिमी

मुख्य भाग का वजन: 3 टन

वोल्टेज: 380V/50HZ3Phase (ग्राहक के अनुरोध के अनुसार)

रोलर फिक्सर: गाइड कॉलम

फ्रेम: मध्य प्लेट वेल्डेड

स्मारक आर्क फ्रेम प्रकार

फ्रेम मोटाई: 25 मिमी

ड्राइव मोड: गियर या चेन

रोलर्स की सामग्री: जीसीआर12एमओवी

शाफ्ट की सामग्री: 45# स्टील टेम्पर्ड के साथ

शाफ्ट का व्यास: φ90mm

रोलर्स की संख्या: 13 रोलर्स

मुख्य शक्ति: 7.5kw (साइक्लोइडल प्लैनेटरी गियर स्पीड रिड्यूसर)

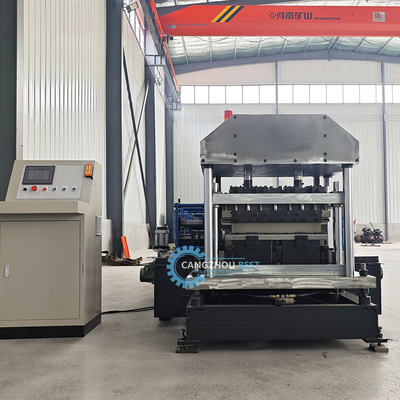

कटिंग डिवाइस

1. ब्लेड सामग्री: Cr12 स्टील क्वेंचड ट्रीटेड 60-62°C के साथ

2. कटिंग सिस्टम: रुकें फिर काटें, पूरी तरह से स्वचालित

नियंत्रण उपकरण

1. स्क्रीन: टेक्स्ट स्क्रीन डिस्प्लेर

2. पीएलसी: डेल्टा

हाइड्रोलिक

1. ताइवान से उन्नत हाइड्रोलिक सिस्टम

2. पावर: 5.5kw

स्पेयर पार्ट्स

1. आसानी से क्षतिग्रस्त होने वाले हिस्से: शंक 2 पीसी, फ्यूज-लिंक 4 पीसी

2. रबर मैट 1 पीसी;

3. बोल्ट स्पैनर 1 पीसी
