उत्पाद विवरण:
|
| नाम: | बांस प्रकार रंगीन चमकता हुआ छत टाइल रोल बनाने की मशीन | प्रयोग: | भवन |
|---|---|---|---|
| वारंटी: | 2 साल | वोल्टेज: | 380v |
| गति: | 5-6 मी / मिनट | उत्पत्ति के प्लेस: | हेबै, चीन |
| वजन: | 8टी | ड्राइव का तरीका: | 1.0 इंच एकल श्रृंखला |
| शक्ति: | 7.5 किलोवाट | नियंत्रण प्रणाली: | पीएलसी नियंत्रण |
| प्रमुखता देना: | छत पैनल रोल बनाने की मशीन,स्टील की छत टाइल बनाने की मशीन |
||
बांस प्रकार रंगीन ग्लास्ड छत टाइल रोल बनाने की मशीन
1मुख्य तकनीकी विनिर्देश
ए. सामान्य
| उपयुक्त सामग्री | पीपीजीआई, जीआई, एचआरबी60 या समकक्ष |
| सामग्री की मोटाई | 0.2-0.6 मिमी |
| शीट की लंबाई | आप अपनी आवश्यकता के अनुसार लंबाई निर्धारित कर सकते हैं। |
| काटना | स्वचालित रूप से बंद करो और कटौती जब यह सेट करने के लिए आता है |
B. घटकों का विवरण
| रोलर सामग्री | उच्च ग्रेड 45 # फोर्ज स्टील. हार्ड क्रोम लेपित, 0.05 मिमी. |
| मुख्य फ्रेम | 300H स्टील. अधिक स्थिर और कोई कंपन नहीं. |
| मध्य प्लेट | हम स्थिरता सुनिश्चित करने के लिए मोटी प्लेटों का उपयोग |
| चरणों का निर्माण | 11-16 चित्र के अनुसार। |
| शाफ्ट सामग्री | Φ70 मिमी, उच्च ग्रेड 45# स्टील। |
काटना | Cr12, कठोरता HRC60-62. |
2मशीन का विवरण:
1) डीकोइलर
(1) अधिकतम चौड़ाईः 1500 मिमी
(2) आंतरिक व्यासः Φ450 ∙ Φ550 मिमी
(3) बाहरी व्यासः 1500 मिमी
(4) अधिकतम लोड क्षमताः 5000 किलोग्राम
2)रोल बनाने की मशीन
(1) सामग्री मोटाईः 0.3-0.8 मिमी पीपीजीआई और जीआई
(2) रोलर स्टेशनों की संख्या: 12 रोलर स्टेशन
(3) रोलर्स के लिए सामग्रीः उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC58-62° के साथ लेपित
(4) शाफ्ट के लिए सामग्रीः उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC58-62° के साथ लेपित
(5) शाफ्ट का व्यासः 70 मिमी
3)दबाने और काटने का यंत्र
(1) कट-ऑफ मॉड्यूलर के लिए सामग्रीःCr12 स्टील उपचार के बाद
(2) गर्मी उपचार के लिए कठोरताःHRC58-62°
(3) कट-ऑफ प्रकारःहाइड्रोलिक, स्वचालित कट-ऑफ
(4) हाइड्रोलिक स्टैंड के लिए मोटरः 4kw
(5) प्रेस टूल्स सामग्रीः Cr12 स्टील गर्मी उपचार के बाद
4)आउटपुट तालिकाः
(1)बिना बिजली के
(2) लंबाई:2 मीटर
3कार्यप्रवाह:
डिकोइलर---- फीडिंग---- रोल बनाने वाली मशीन---- प्रेसिंग और कटिंग---- आउटपुट टेबल
4घटक:
छत शीट ग्लास्ड टाइल रोल बनाने की मशीन के लिए घटक | |||
नाम | मात्रा | इकाइयां | |
डिकोइलर | 1 | सेट | |
मुख्य मशीन | भोजन उपकरण | 1 | सेट |
रोल बनाने की प्रणाली | 1 | सेट | |
काटने का उपकरण | 1 | सेट | |
हाइड्रोलिक प्रणाली | 1 | सेट | |
विद्युत नियंत्रण प्रणाली | 1 | सेट | |
समर्थक/स्वचालित स्टैकर | 1 | सेट | |

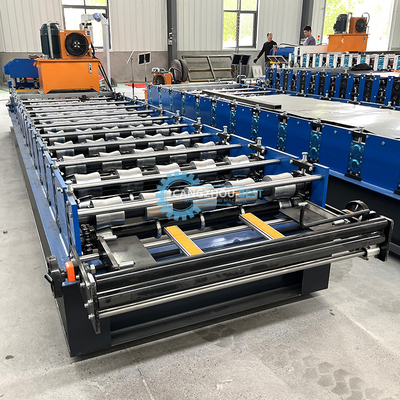

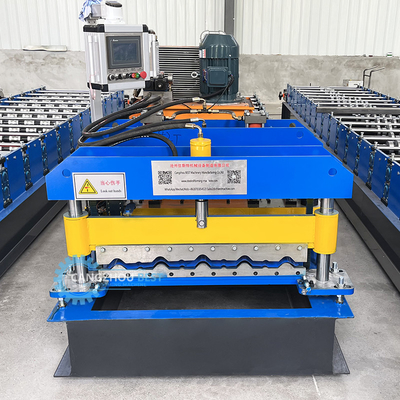

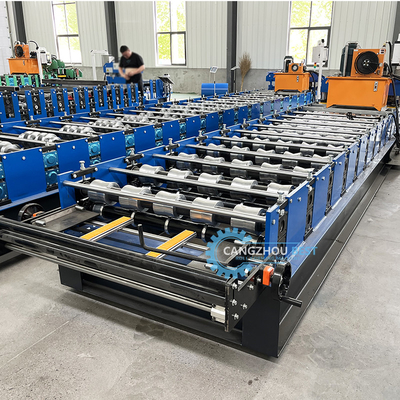

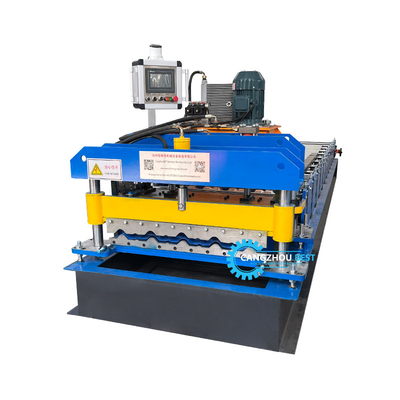

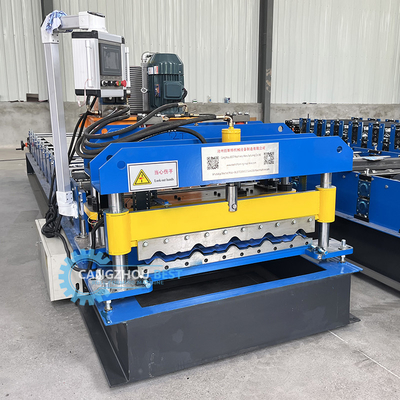

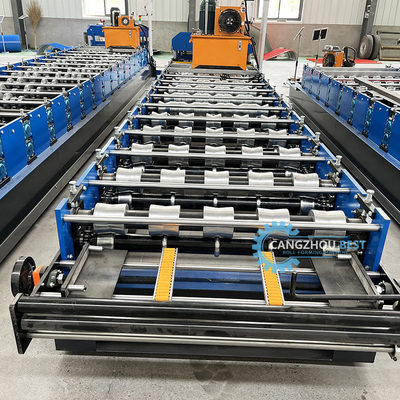

5.मशीन तस्वीरेंः
