उत्पाद विवरण:
|
| नाम: | C89 140 लाइट गेज स्टील फ्रेम विला सीएडी रोल फोर्मिंग मशीन | नियंत्रण प्रणाली: | कंप्यूटर |
|---|---|---|---|
| प्रमुख बिक्री बिंदु: | ऑपरेशन के लिए आसान | वारंटी: | 18महीना |
| हाइड्रोलिक शीतलन: | फैन कूलिंग | विपणन प्रकार: | नया उत्पाद 2020 |
| डेकोइलर: | मैनुअल या स्वचालित | संचालन शैली: | स्वचालित |
| उत्पादन क्षमता: | 35M / मिनट | वीडियो आउटगोइंग-निरीक्षण: | प्रदान किया गया |
| प्रमुखता देना: | 35 मीटर / मिनट लाइट गेज स्टील मशीन,7.5kw लाइट गेज स्टील मशीन,पीएलसी लाइट गेज स्टील मशीन |
||

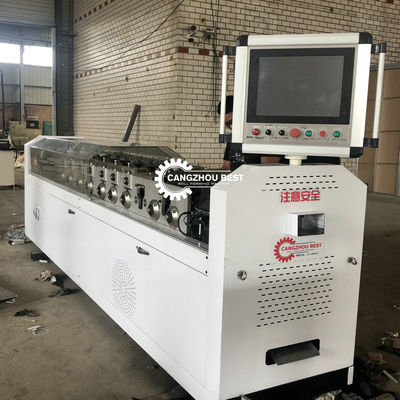

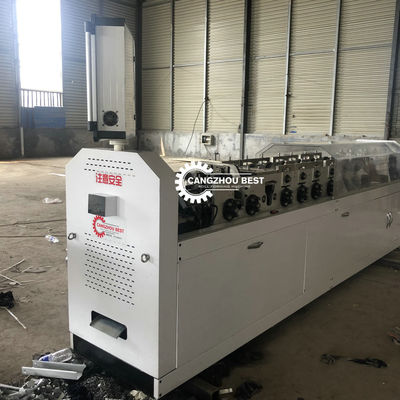

C89 140 लाइट गेज स्टील फ्रेम विला सीएडी रोल फोर्मिंग मशीन
1.मुख्य विनिर्देशः
आकार 89*41 मिमी
मोटाई 0.6-1.2 मिमी ((G300-G550 गैल्वनाइज्ड कॉइल्स और Aluzinc))
फ़ीडिंग चौड़ाई 182 मिमी
मानक उत्पादन गति 300-700 मीटर/घंटा
अधिकतम उत्पादन गति 1500 मीटर/घंटा
मुख्य मोटर 7.5kw
बिजली की आपूर्ति 380V 50Hz 3 चरण या आपके अनुरोध के अनुसार
हाइड्रोलिक स्टेशन 5.5kw
हाइड्रोलिक टैंक क्षमताः 100L
हाइड्रोलिक शीतलनः फैन शीतलन
हाइड्रोलिक दबावः कंप्यूटर सेट
फ्रेम और पंचिंग मरः पेंच छेद, चैंफर, स्लॉट छेद, फ्लैंज कट, पाइप छेद, निलंबन, काटने
सहिष्णुताः +- 0.5 मिमी
इंकजेट प्रिंटर: EC-JET
मशीन का आकारः 4900*1000*1500 मिमी
वजनः 5000 किलो
रंगः आपके अनुरोध के अनुसार
डि-कोइलर: 2 टन का असर, ऑटोमैटिक डि-कोइलर
VERTEX BD घर डिजाइन सॉफ्टवेयर
1दीवार, फर्श और छत की संरचना स्वचालित रूप से बनाई जाती है, जिससे डिजाइन समय की बचत होती है।
2स्वचालित 3 डी मोल्डिंग, 100% सटीकता सुनिश्चित करें।
3विश्लेषण परियोजना कार्य के साथ, सॉफ्टवेयर असर क्षमता की गणना कर सकता है।
4.फ्रेमवर्क 3 डी नक्शा और 3 डी सजावट दृश्य बनाएँ.
5.पूरी इमारत फ्रेम को स्वतंत्र इकाई ड्राइंग के लिए हल किया जा सकता है.
6सामग्री के बिल की गणना करें, जिसमें आवश्यक इस्पात, प्लेटें, थर्मल इन्सुलेशन सामग्री,दरवाजे और खिड़कियां, शिकंजा और
अन्य मिलान सामग्री।
7.प्रसंस्कृत डेटा को तैयार करें, जिसमें चिह्नित कार्य टुकड़ा शामिल है, उपकरण के साथ डॉकिंग।
8सॉफ्टवेयर रखरखाव और प्रशिक्षण शुल्क।
9रखरखाव और समर्थन शुल्क USD 2200.00/वर्ष है। यह सॉफ्टवेयर अद्यतन और वैकल्पिक के लिए है।
उपकरण का वर्णन
1) स्वचालित वर्टिकल सिंगल हेड अनकोइलर: 1 सेट
a. हाथ से कसने के डिजाइन का उपयोग करना, कॉइल आईडीः 460 मिमी-520 मिमी, कॉइल ओडीः 1400 मिमी, लोडिंगः 2000 किलोग्राम
b. आवृत्ति रूपांतरण स्वचालित अनरोलिंग
c.पावरः2.2 किलोवाट
2) फ्रेमः स्टील प्लेट वेल्डिंग का उपयोग, तनाव उपचार के लिए समग्र annealing, बिना विकृति के दीर्घकालिक उपयोग सुनिश्चित करने के लिए; और
आयामी सटीकता सुनिश्चित करने के लिए सीएनसी मशीनिंग केंद्र प्रसंस्करण।
आर्क: मुख्य आर्क बॉक्स संरचना है, बॉक्स सीएनसी मशीनिंग केंद्र प्रसंस्करण है, सहायक आर्क स्वतंत्र संरचना है।
4) रोलिंग मोल्डः Cr12mov मर स्टील, छिद्र और चेहरे के अंत को परिष्कृत करने के लिए वैक्यूम कठोर HRC60-62 ° के बाद, सीएनसी टर्न
रोलर की सतह को खत्म करना।
5) मुख्य अक्ष: 40Cr औजार स्टील के लिए सामग्री, शमन और टेम्परिंग गर्मी उपचार, बाहरी पीस खत्म
6) ड्राइव प्रणालीः सर्वो मोटर और रिड्यूसर कनेक्शन, सटीक हार्ड टूथ गियर तेल विसर्जन ऑपरेशन के साथ पहिया के बीच,
यह सुनिश्चित करें कि इसका उपयोग लंबे समय तक बिना पहनने के किया जाए।
7) हाइड्रोलिक प्रणाली
ऊर्जा भंडारण संरचना, ऊर्जा बचत और पर्यावरण संरक्षण
b. हाइड्रोलिक घटक: जर्मनी बॉश रेक्स्रोथ उत्पाद
8) पंचिंग मोल्ड
मरने के मॉडल सामग्री का उपयोग किया जाता है S45C उपकरण स्टील, ढालना डालने के साथ D2 या SKD11 उच्च गुणवत्ता वाले स्टील, जापान के चावल के साथ ढालना भागों
उत्पाद।
9) विद्युत भाग
a.मूल आयातित मोशन कंट्रोलर और पीएलसी
अंतर्राष्ट्रीय प्रथम श्रेणी के ब्रांड कम वोल्टेज घटकों
सीएनसी इंकजेट प्रिंटर
a.औद्योगिक ग्रेड के उच्च गुणवत्ता वाले सॉल्वेंट आधारित इलेक्ट्रॉनिक इंकजेट प्रिंटर का विन्यास, प्रिंट लिखना स्पष्ट और ठोस, आसानी से
स्थापित करना
b.सामान्य विलायक आधारित स्याही,खरीदना आसान और उपयोग करने में किफायती
c.मानव हस्तक्षेप के बिना डिजाइन सॉफ्टवेयर द्वारा स्वचालित रूप से उत्पन्न स्वचालित रूप से मुद्रित
फ्रेम मैक द्वारा एलजीएस निर्माता उत्पादन नियंत्रण प्रणाली किसी भी अतिरिक्त जानकारी जैसे कंपनी का नाम, लोगो, वेबसाइट आदि जोड़ सकती है।
शुरू करो.
2.मशीन जिसमें शामिल हैंः
3.इंकजेट प्रिंटर
मानक पैकेज में शामिल हैंः
1) वास्तुशिल्प डिजाइन
*पूरे वास्तुशिल्प चित्र
* फर्नीचर और सामान के साथ 3 डी ब्राउज़र
*प्रस्तुत मॉडल बनाने के लिए उपकरण (उदाहरण के लिए, फास्सी, सोफ़िट्स, विंडो और डोर ट्रिम्स, गटरिंग...)
2) 3 डी मॉडलिंग और 2 डी ड्राफ्टिंग
3) DWG, DXF, 3DS, IGES और SAT- इंटरफेस
4) अभिलेखागार उपकरण
5) ओपन जीएल-रेंडरिंग
6) सामग्री डेटाबेस
7) दीवार, फर्श और छत के पैनल और छत के ट्रस
* स्वचालित पैनल चित्र
* स्वचालित ट्रस संरचना के चित्र
* स्वयंचलित तख्ते और तख्ते के लेआउट चित्र
8) सामग्री सूची, काटने की सूची
9) प्रथम वर्ष का समर्थन और रखरखाव
ऐड-ऑन मॉड्यूलः
- वर्टेक्स मानक एक्सएमएल एनसी इंटरफ़ेस
- वर्टेक्स ट्रस डिजाइन मॉड्यूल, (AS/NZS मानक)
- वर्टेक्स 3D पीडीएफ निर्यात
5पैकिंग
- 1. नंगे, जलरोधक कपड़े और स्टोव-वुड के साथ। आयातित कंप्यूटर नियंत्रण प्रणाली जलरोधक कपड़े और कार्डबोर्ड के साथ पैक की गई।
- 2.इस उत्पादन लाइन का 18 महीने तक निःशुल्क रखरखाव किया जाता है।जब मशीन का उपयोग चीन में किया जाता है,हम मशीन को मुफ्त में स्थापित और डिबग करेंगे;यदि इसका उपयोग विदेश में किया जाता है,हम डिबग करने के लिए पेशेवर तकनीशियन भेज देंगेविदेश यात्रा करने वाले तकनीशियनों के लिए खरीदारों को सभी शुल्क वहन करने चाहिए।
- 3. रोल बनाने वाली मशीन में सभी भागों को पूरे जीवन के लिए रखरखाव के लिए स्वतंत्र है,यदि 18 महीने में हमारी कंपनी नए भागों की लागत और एक्सप्रेस लागत की तरह टूटे हुए हिस्से के लिए लागत वहन करती है,यदि 18 महीने से अधिक,हम भी टूटे हुए भागों का रखरखाव करने के लिए स्वतंत्र हैं लेकिन नए भागों को भेजने के लिए, खरीदार को एक्सप्रेस लागत वहन करने की आवश्यकता है।
- 4. जब जहाज रोल बनाने की मशीन,हम भी एक सेट सीडी और विनिर्देश ((चीनी और अंग्रेजी) मशीन के साथ आप के लिए भेज देंगे,वे आप सिखा सकते हैं कि कैसे ऑपरेटर मशीनों.
हम अपने विभिन्न आवश्यकताओं के रूप में डिजाइन कर सकते हैं, pls सिर्फ मुझे बताओः
(1)अंतिम प्रोफ़ाइल और प्रकार क्या है जिसे आप ठीक से निकालना चाहते हैं?
(2)आप किस प्रकार के डिकोइलर को पसंद करेंगे, मैनुअल या पूर्ण स्वचालित?
(3)उपयुक्त सामग्री, स्टील या एल्यूमीनियम, कॉइल चौड़ाई और मोटाई।
और फिर, हम आप के लिए शीर्ष उत्पादों और सेवा के साथ सबसे अच्छी कीमत की पेशकश करेंगे! संकोच न करें, बस हमसे संपर्क करें!
हमें क्यों चुना?
| *हम आपूर्तिसभी तकनीकी सहायता,जैसे इंजीनियर,चित्र,और निर्देश पुस्तिका। |
| *हमसभी मशीनरी को स्थापित करने और समायोजित करने के लिए ग्राहक को एक या एक से अधिक इंजीनियर भेजें |
| *खरीदारयह भी कार्यशाला में श्रमिकों को भेज सकते हैं कैसे करने के लिए सीखने के लिएहल्की किल स्टील टाइल बनाने की मशीन |
| *आपूर्तिसूत्र मार्गदर्शक सेवा और मूल कच्चे माल की खरीद। |
| *हमआपके लिए टर्नकी प्रोजेक्ट की आपूर्ति कर सकता है। |
| *हमदेश-विदेश में हमारे ग्राहकों की अच्छी प्रतिष्ठा है। |

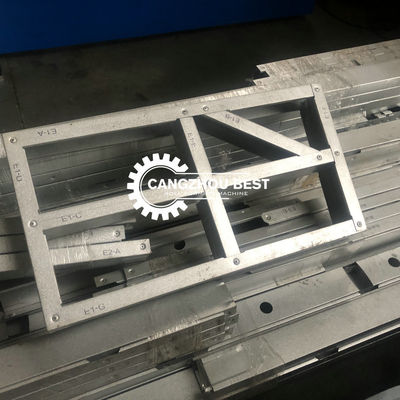

6. तस्वीरेंः ((घर की पूरी संरचना एक मशीन द्वारा बनाई गई है)
