उत्पाद विवरण:
|
| नाम: | रूफ टाइल रोल बनाने की मशीन के साथ स्टील ग्लेज्ड टाइल और रूफ शीट बनाने की मशीन | मशीन का रंग: | अनुरोध के अनुसार |
|---|---|---|---|
| भुगतान प्रकार: | टी/टी एलसी | गति: | 8-12 मी / मिनट |
| रोलर सामग्री: | 45#स्टील | दस्ता सामग्री: | 45#स्टील |
| शक्ति: | 8.5 किलोवाट | ||
| प्रमुखता देना: | स्टील छत टाइल रोल बनाने की मशीन,8.5kw छत टाइल रोल बनाने की मशीन,स्टील ग्लेज़्ड शीट रोल बनाने की मशीन |
||

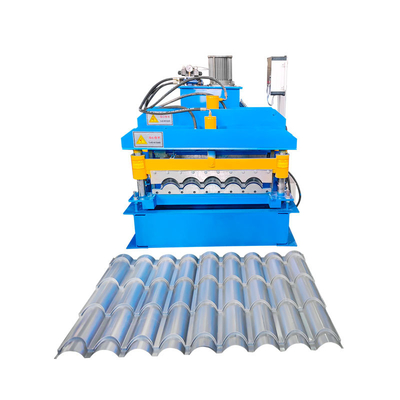

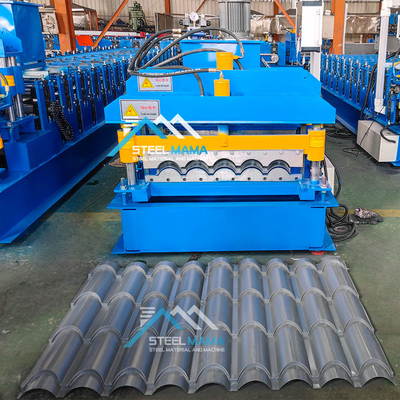

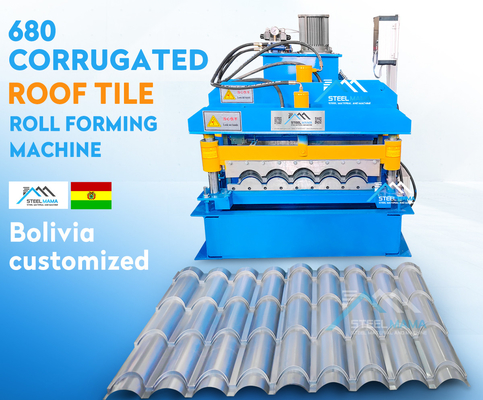

छत टाइल रोल बनाने की मशीन के साथ स्टील ग्लेज़ टाइल और छत शीट बनाने की मशीन
विभिन्न छत पैनल बनाने वाली मशीनें ग्राहक के प्रोफाइल चित्र और आवश्यकताओं के अनुसार स्टील छत की दीवार शीट के विभिन्न आकारों का उत्पादन कर सकती हैं।दीवार शीट विभिन्न मोटाई और रंगों के साथ नई निर्माण सामग्री हैंतैयार उत्पादों का उपयोग जिम, हवाई अड्डे, थिएटर, कारखानों, गोदामों, गैरेज, प्रदर्शनी केंद्रों आदि की छत और दीवारों के रूप में किया जाता है।
मुख्य पैरामीटर
| नाम | मॉडल/नाम | मात्रा | तकनीकी विवरण |
| 1डिकोइलर प्रणाली | आटोमेटिक डिकोइलर (अल्ट्रासोनिक कंट्रोल के साथ) | 1 सेट | आर्म-प्रकार, हाइड्रोलिक विस्तार, विद्युत मोटर सक्रिय रूप से शीट को रिलीज़ करता है, कॉइल कार्ट और प्रेसिंग आर्म के साथ। |
| 2मुख्य ढालना प्रणाली | प्री-शेयरिंग डिवाइस | 1 सेट |
1रोलर सामग्रीः क्रमांक 45 स्टील के साथ सतह हार्ड क्रोम चित्रित। 2रोलर शाफ्ट सामग्री: नहीं।45 3रोलर की आंतरिक सहायक संरचना का प्रकारः मार्गदर्शक स्तंभ 4.साइक्लोइडल पिन गियर स्पीड रिड्यूसर मोटर ड्राइविंग, पीछे/आगे रोलर्स चेन द्वारा संचालित, ऊपरी/नीचे रोलर्स का हिस्सा गियर द्वारा संचालित 5. काटने के ब्लेड सामग्री Cr12 बुझाने उपचार 6मुद्रण सामग्री नाइट्राइड उपचार के साथ स्टील नंबर 45 को अपनाती है। |
| भोजन मार्गदर्शक यंत्र | 1 सेट | ||
| फिल्म कवरिंग डिवाइस | 1 सेट | ||
| रोल बनाने की प्रणाली | 1 सेट | ||
| दबाने की प्रणाली | 2 सेट | ||
| पोस्ट-कटिंग डिवाइस | 1 सेट | ||
| पूर्ण सुरक्षा कवर | 1 सेट | ||
| 3. आउटपुट प्रणाली | समर्थन तालिका | 2 सेट | तैयार प्लेट के समर्थन के लिए |
| 4हाइड्रोलिक प्रणाली | 1 सेट | मुख्य मशीन और डिकोइलर के लिए अलग हाइड्रोलिक स्टेशन। | |
| 5विद्युत नियंत्रण प्रणाली | 1 सेट |
1. पीएलसी नियंत्रण, एन्कोडर लंबाई में स्वचालित काटने 2ऑपरेशन चरणः टच स्क्रीन + बटन 3गति को समायोजित करने के लिए एसी आवृत्ति |
|
विस्तृत जानकारी
डिकोइलर
5T मैनुअल डेकोइलर
विशेषताएं: मंडर और तहखाने decoiler के दो घटक हैं, मंडर को मैकेनिकल डिवाइस द्वारा मैन्युअल रूप से विस्तारित किया जाता है, मंडर को कॉइल को फिक्स करने के बाद,फिर वापस तहखाने के लिए एक साथ मंड्रेल के साथ कॉइल डाल दिया.
शक्तिः कोई नहीं;
खंडों को खोलने और बंद करने की शक्ति: यांत्रिक
खंड की घूर्णन शक्ति: खींचने के द्वारा बनाने प्रणाली;
खंड की संख्याः 4pcs;
खंड विस्तार की सीमाः 460 ~ 520 मिमी;
मंड्रिल के केंद्र की ऊंचाईः 0.65 मीटर;
खिला गतिः रोल बनाने वाली मशीन की गति पर निर्भर करती है।

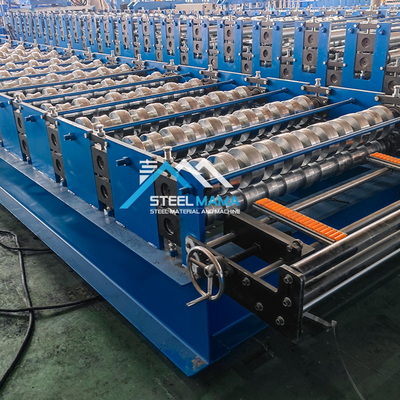

रोल बनाने की मशीन
रोलर्स: वरिष्ठ इंजीनियरों द्वारा ऑटो-कैड सॉफ्टवेयर के साथ डिजाइन, सीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित और हार्ड क्रोम से लेपित;
शाफ्टः सीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित;
समर्थन फ्रेम: स्टील वॉलबोर्ड को आकार देने वाले स्टेशन के आधार के आधार पर मार्गदर्शन करने के लिए;
रोलर स्टेशनों की संख्याः 18 समूह
रोलर्स के लिए सामग्रीः उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित
शाफ्ट के लिए सामग्रीः उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित
शाफ्ट का व्यासः 70 मिमी
फ्रेम पैनल की मोटाई:14 मिमी
नीचे का फ्रेमः 36# एच-सेक्शन स्टील
कटर उपकरण
कार्यः काटने की क्रिया पीएलसी द्वारा नियंत्रित की जाती है। मुख्य मशीन स्वचालित रूप से बंद हो जाती है और काटने का कार्य होता है। काटने के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगी।
बिजली की आपूर्तिः हाइड्रोलिक स्टेशन;
फ्रेमः वेल्डिंग स्टील फ्रेम;
स्ट्रोक स्विचः गैर संपर्क फोटोइलेक्ट्रिक स्विच;
मोल्डिंग के बाद काटना: रोल मोल्डिंग के बाद शीट को आवश्यक लंबाई तक काटना।
लम्बाई मापना: स्वचालित लम्बाई मापना।
हाइड्रोलिक प्रणाली
हाइड्रोलिक स्टेशन
इसे गियर व्हील तेल पंप द्वारा नियंत्रित किया जाता है। हाइड्रोलिक तेल टैंक में हाइड्रोलिक तेल भरने के बाद, पंप काटने की मशीन को काटने का काम शुरू करने के लिए ड्राइव करता है।
मैच उपकरण: इस प्रणाली में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट, दो हाइड्रोलिक पाइप और विद्युत चुम्बकीय वाल्व के दो सेट शामिल हैं।
स्थिरता और जीवनकाल सुनिश्चित करने के लिए शीर्ष ब्रांड हाइड्रोलिक सिस्टम घटकों को अपनाया, रिसाव से बचें।
बंद तेल टैंक के माध्यम से कटर को प्रारंभिक शक्ति प्रदान करता है। यह काटने के बिना बंद है, जो शक्ति को बचा सकता है।
विद्युत नियंत्रण प्रणाली
स्वचालित लंबाई माप: लंबाई मापने की एक इकाई उपकरण जो स्टील शीट की सतह पर हल्के ढंग से दबाया जाता है;टोलिंग स्टील शीट की गति के साथ रोल होगा और फिर इसकी लंबाई को मापने के लिए महसूसलम्बाई की गलतियों को आसानी से ठीक किया जा सकता है।
स्वचालित मात्रा माप;
पीएलसी का उपयोग लंबाई और मात्रा को नियंत्रित करने के लिए किया जाता है। मशीन स्वचालित रूप से लंबाई में कटौती करेगी और आवश्यक मात्रा प्राप्त होने पर रुक जाएगी;
नियंत्रण कक्षः बटन प्रकार का स्विच, एलईडी डिस्प्ले की लंबाई और मात्रा;
लंबाई की इकाई: मिलीमीटर;
मोटर ओवरलोड, सिस्टम ओवर करंट, शॉर्ट सर्किट संरक्षण कार्य;
कुल लंबाई और कुल उत्पादित मात्रा प्रदर्शित करें।
प्रक्रिया प्रवाह
हमारा कारखाना
| 1फ्रेम बनाने वाली मशीन का सटीक उद्धरण कैसे मांगें? |
| 1) आम तौर पर हम ड्राइंग प्रोफाइल के आधार पर सटीक उद्धरण देते हैं, इसलिए यदि आप सटीक उद्धरण प्राप्त करना चाहते हैं, तो कृपया हमें पहले ड्राइंग प्रोफाइल दिखाएं। |
| 2मशीन को कई प्रकार और तरीकों से डिजाइन किया जा सकता है, मशीन फ्रेम, पीएलसी ब्रांड, मोटर ब्रांड सभी कीमत को प्रभावित करेंगे। |
| 2भुगतान की शर्तें: |
| 30% टी/टी, निरीक्षण के बाद शिपिंग से पहले शेष राशि का भुगतान किया जाएगा। |
| 3आपकी बिक्री के बाद की सेवा क्या है? |
| फ्रेमवर्क बनाने वाली मशीन की वारंटी अवधि 24 महीने है, यदि टूटे हुए भागों की मरम्मत नहीं की जा सकती है, तो हम मुफ्त में बदलने के लिए नए भेज सकते हैं, लेकिन आपको एक्सप्रेस लागत का भुगतान खुद करना होगा।हम टी बार रोल बनाने की मशीन के पूरे जीवन के लिए तकनीकी सहायता प्रदान करते हैं. |
| 4आपकी कंपनी का दौरा कैसे करें? |
| बीजिंग हवाई अड्डे के लिए उड़ान भरेंः बीजिंग नान से कैंगझोउ शी तक हाई स्पीड ट्रेन से (1 घंटे), फिर हम आपको उठा सकते हैं। |
| शंघाई हवाई अड्डे के लिए उड़ान भरें: उच्च गति वाली ट्रेन से शंघाई होंगकियाओ से कैंगझोउ शी ((4.5 घंटे), फिर हम आपको उठा सकते हैं। |
