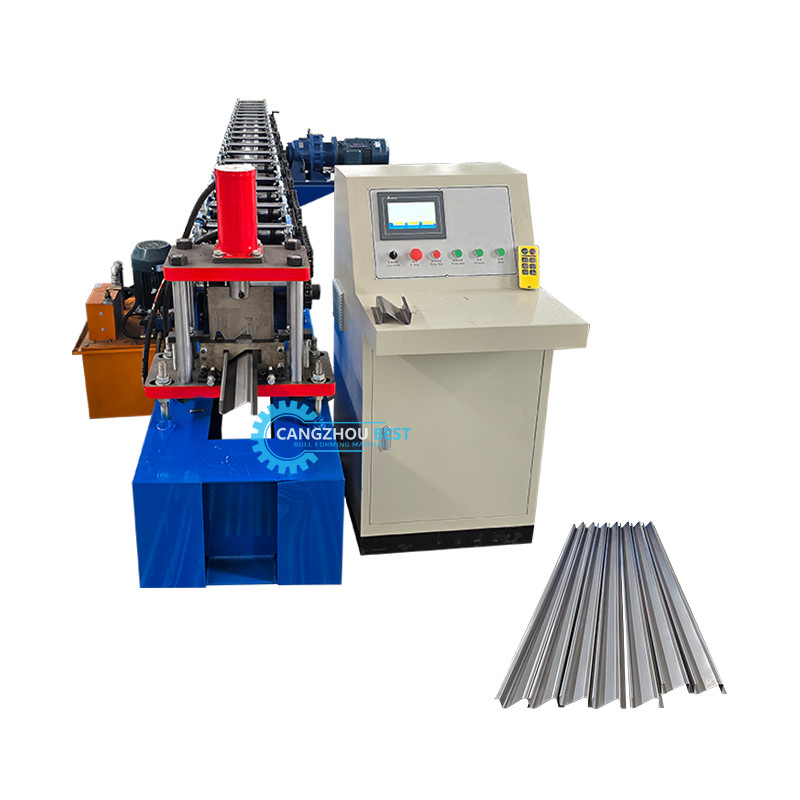

ऊर्ध्वाधर प्रणाली अनुकूलित Z आकार संपर्क भाग रोल बनाने की मशीन

सीधे सिस्टम कस्टोमाइज्ड Z शेप कॉन्टैक्ट पार्ट रोल फॉर्मिंग मशीन ​

कार्य प्रवाह
डीकोइलर-----फीडिंग ------रोल फॉर्मिंग --------कटिंग----आउटपुट टेबल

मशीन घटक

1. डीकोइलर
(1) अधिकतम चौड़ाई: 500 मिमी
(2) आंतरिक व्यास: Φ450 – Φ550 मिमी
(3) बाहरी व्यास: 1500 मिमी
(4) अधिकतम लोडिंग क्षमता: 3000 किलोग्राम

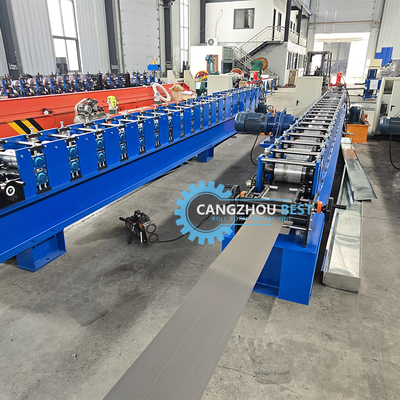

2. रोल फॉर्मिंग मशीन
(1) सामग्री की मोटाई: 1.2-2.0 मिमी PPGI और GI

(2) रोलर स्टेशनों की संख्या: 18 समूह
(3) रोलर्स के लिए सामग्री: Cr 12 स्टील पॉलिश और क्रोम HRC58-62° के साथ लेपित
(4) शाफ्ट के लिए सामग्री: उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC58-62° के साथ लेपित

(5) शाफ्ट का व्यास: 80 मिमी

(6) फ्रेम पैनल: 20 मिमी

(7) निचला फ्रेम: स्टील ट्यूब वेल्डिंग
(8) मोटर पावर: 7.5kw

(9) ड्राइव प्रकार: चेन

(10) गति: 8-12 मीटर//मिनट

3 कट-ऑफ डिवाइस

(1) कट-ऑफ मॉड्यूलर के लिए सामग्री: उपचार के बाद Cr12 स्टील

(2) हीट ट्रीटमेंट के लिए कठोरता: HRC58 – 62°

(3) कट-ऑफ प्रकार: फ्लाइंग कटर, बिना रुके कटिंग

(4) हाइड्रोलिक स्टैंड के लिए मोटर: 3kw

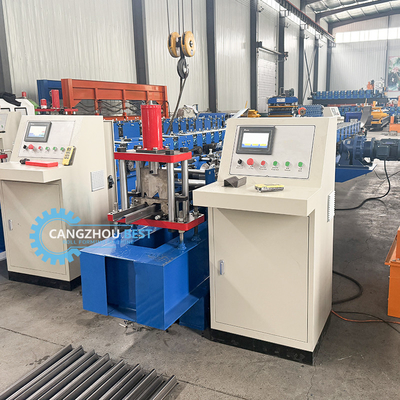

4.पीएलसी कंट्रोल बॉक्स
(1) प्रकार: टच स्क्रीन के साथ पीएलसी फ्रीक्वेंसी कंट्रोल सिस्टम
(2) पीएलसी ब्रांड: डेल्टा

(3) एन्कोडर ब्रांड: ओम्रॉन

(4) लंबाई त्रुटि: ±2 मिमी

(5) भाषा: अंग्रेजी और चीनी

(6) वोल्टेज: 380v/50HZ, 3Phase

(यह ग्राहक की आवश्यकता पर निर्भर करता है)

5.हाइड्रोलिक पंपस्टेशन
(1) तेल का प्रकार: 46# हाइड्रोलिक तेल
(2) पंप ब्रांड: चीन ब्रांड

(3) कूलिंग फैन

6. उत्पादन सपोर्ट टेबल

(1) नो पावर टाइप
(2) लंबाई: 2 मीटर
