उत्पाद विवरण:
|
| नाम: | स्टील संरचना के लिए हाई रिब डेक फ्लोर शीट रोल गठन मशीन | कंटेनर चाहिए: | 1x40 जीपी |
|---|---|---|---|
| वोल्टेज: | 380v | उत्पादन क्षमता: | 6-8 मी / मिनट |
| प्रमुख बिक्री बिंदु: | संचालित करने में आसान | मूल स्थान:: | हेबै, चीन |
| कटर सामग्री: | CR12 मोल्ड स्टील | वजन: | 11टी |
| कच्चा माल: | जस्ती | मोटाई (मिमी): | 0.8-1.2 |
| प्रमुखता देना: | स्टील प्रोफाइल डेक बनाने की मशीन,सर्वो मोटर रोल बनाने की मशीन,फर्श डेक रोल बनाने वाली उपकरण |
||
1. फर्श डेकिंग रोल फोर्मिंग लाइन की विशेषताएं: फर्श डेकिंग रोल बनाने की लाइन द्वारा उत्पादित धातु डेक में बड़ी तरंग दैर्ध्य के साथ उच्च शक्ति है। यह कंक्रीट से अच्छी तरह से चिपके रहता है। उच्च इमारतों पर उपयोग किया जाता है, यह न केवल स्टील मोल्ड प्लेट को बचाता है,लेकिन यह भी मंजिल के वजन को कम करता है. एक ही असर क्षमता के साथ, यह इस्पात को बचाता है और तदनुसार निवेश को कम करता है। हम अनुकूलित मशीनों की आपूर्ति भी कर सकते हैं।
2. एमएक तकनीकी पैरामीटर:
| भाग का विवरण | वस्तु का नाम | विनिर्देश |
| सामग्री | कच्चा माल | जस्ती इस्पात |
| मोटाई | 0.8-1.2 मिमी | |
| मशीन | रोलर स्टेशन | 20 या ग्राहक के ड्राइंग पर निर्भर |
| शाफ्ट का व्यास | 95 मिमी | |
| शाफ्ट सामग्री | 45# स्टील 0.05 मिमी क्रोम के साथ | |
| रोलर सामग्री की कठोरता 30-40 HRC | जीCr 15 | |
| मशीन का आकार | लगभग 15×2×1.3 मीटर | |
| मशीन का वजन | लगभग 15 टन | |
| मशीन का रंग | ग्राहक के अनुरोध के अनुसार | |
| कार्य गति | 8-20 मी/मिनट | |
| कटर | कठोरता | 50-65 एचआरसी |
| सहिष्णुता काटना | ± 1 मिमी | |
| सामग्री | Cr 12 | |
| ऑपरेट करना | हाइड्रोलिक काटने | |
| शक्ति | ड्राइविंग तरीका | 2 इंच की चेन |
| मुख्य शक्ति | 11 kw * 2 | |
| पंप शक्ति | 4 kw | |
| वोल्टेज |
380v/50HZ,3P या अनुकूलित करें ग्राहक के अनुरोध के अनुसार |
|
| नियंत्रण प्रणाली | पीएलसी ब्रांड | डेल्टा ताइवान में बनाया गया |
| स्क्रीन | टच स्क्रीन | |
| भाषा | चीनी और अंग्रेजी या ग्राहक की जरूरत के रूप में भाषा जोड़ें | |
| डिकोइलर | ऑपरेशन | मैनुअल |
| वजन की क्षमता | 5 टन | |
| मूल्य | उपहार के रूप में मुफ्त | |
| प्राप्त करने वाला तालिका | ऑपरेशन | मैनुअल |
| लम्बाई | 3 मीटर | |
| मूल्य | उपहार के रूप में मुफ्त |
| मशीन के घटक: | ||
| डिकोइलर | 1 सेट | |
| भोजन और मार्गदर्शन उपकरण | 1 सेट | |
| दबाने की प्रणाली | 1 सेट | |

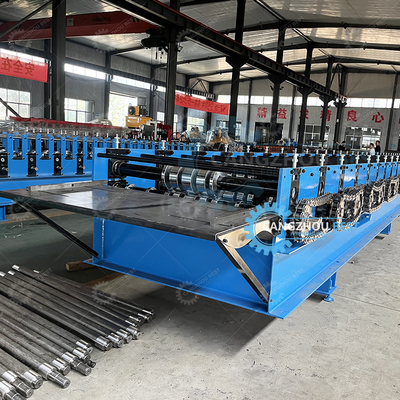

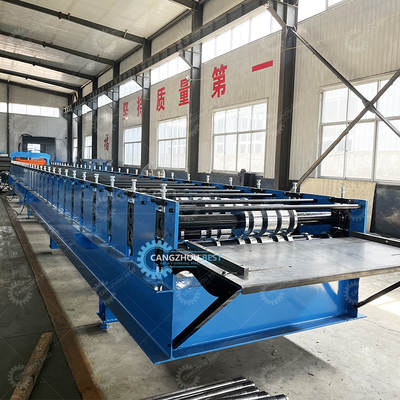

| मुख्य रोल बनाने की मशीन | 1 सेट | |
| काटने वाला यंत्र | 1 सेट | |
| हाइड्रोलिक काटने की प्रणाली | 1 सेट | |
| पीएलसी नियंत्रण प्रणाली | 1 सेट | |
| टेबल से बाहर चला गया | 1 सेट | |
|
प्रक्रिया प्रवाहः
डिकोइलर -- फीडिंग और गाइडिंग -- प्रेसिंग -- रोल फोर्मिंग -- हाइड्रोलिक कटिंग ️ उत्पाद से बाहर निकलने की मेज |
||
3मशीन विवरण:
1आयाम: 1700 मिमी*1000 मिमी*800 मिमी
2. खिला की चौड़ाईः 1300 मिमी
3कॉइल का आंतरिक व्यास: 480 मिमी से लेकर570 मिमी
4अधिकतम कॉइल वजनः 5000 किलोग्राम;
5. विस्तार और लड़ाई का मोडः आंतरिक विस्तार और लड़ाई मैनुअल द्वारा
6भोजन का तरीकाः मैनुअल
7अनरोल्ड धातु मुआवजाः शामिल, सभी उत्पादन गति पर भी खिलाया सुनिश्चित करता है;
8रंगः नीला (या ग्राहक के अनुरोध पर आधार)
9मात्रा: 1
भोजनः
1. आकार देने वाले रोलर्स का समायोज्य केंद्र और पट्टी के समतल करने के प्रवेश पर पार्श्व आंदोलन को रोकने के लिए पर्याप्त लंबाई का।
2भोजन प्रकारः समायोज्य1प्रोफाइल की सामग्रीः Q195, Q235, GI या रंगीन स्टील
2मोटाई सीमाः 0.5-1.2 मिमी
3. मुख्य मोटर शक्ति: 11kwx2, एसी मोटर, मुख्य मशीन के अंदर मोटर (ब्रांडः चीन के गुओमाओ) (अंतिम डिजाइन के अनुसार)
4मशीन वोल्टेज, आवृत्ति, चरणः 380 वी, 50 हर्ट्ज, 3 चरण
5रोल स्टेशनः 30 स्टेशन (अंतिम डिजाइन के अनुसार)
6रोलर सामग्रीः ASTM1045 क्रोम लेपित सतह कठोरता के साथ,सीएनसी,
7शाफ्ट व्यासः ¢85 मिमी सामग्रीः SAE1045 शमन और टेम्परिंग के साथ
8रोल बनाने की मशीन की गतिः कम से कम 15 मीटर/मिनट
9ट्रांसमिशनः चेन से, एक इंच, डबल लाइन

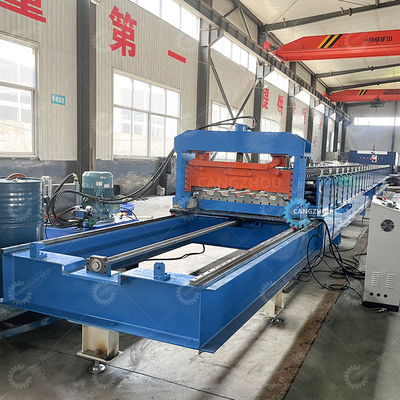

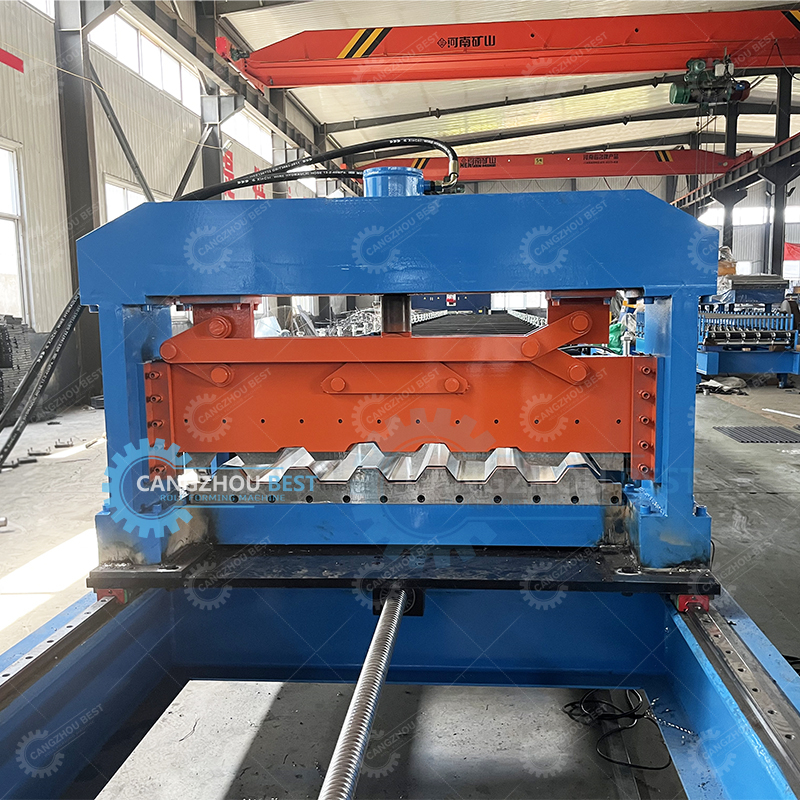

1प्रोफाइल क्रॉसवर्सल कटिंग डिवाइस इकाइयां जो धातु कोटिंग को क्षतिग्रस्त किए बिना घुमावदार प्रोफाइल को काटने की अनुमति देती हैं और एक चिकनी कटौती सुनिश्चित करती हैं;
2- उपकरण से अंतिम कट प्रोफाइल का फ़ीडिंगः स्वचालित यदि अंतिम प्रोफाइल की लंबाई 2000 मिमी से कम नहीं है;
3. मोल्डिंग के बाद काटना: रोल मोल्डिंग के बाद आवश्यक लंबाई तक शीट काटें
4दो हाइड्रोलिक सिलेंडरों का प्रयोग करता है, जिसमें एक समान उतारने वाले चाकू को प्राप्त करने के लिए एक प्रवाह नियामक शामिल होना चाहिए।
5हाइड्रोलिक द्वारा काटने की शक्ति, 5.5KW
6कार्य दबाव: 12-20Mpa समायोज्य
7काटने का क्रम भी उसी पीएलसी कार्यक्रम द्वारा निहित और नियंत्रित है
8लम्बाई सहिष्णुताः प्रत्येक टुकड़े के लिए 1.5 मिमी
9मात्रा: 1
1हाइड्रोलिक शक्तिः 5.5 किलोवाट
2कार्य दबाव: 12 एमपीए समायोज्य
3सोलेनोइड वाल्वः 1 समूह
4हाइड्रोलिक तेलः 46# हाइड्रोलिक तेल
5. रंग; नीला (या ग्राहक के अनुरोध पर आधार)
6मात्रा: 1
1- प्रोग्राम करने योग्य काटने की इकाई, एक प्रोग्रामिंग चक्र में विभिन्न लंबाई, बिना मात्रा प्रतिबंधों के (ऑपरेटिंग उपकरण को बंद किए बिना): प्रदान किया जाएगा।
2. एक बार में 5 समूह डेटा सेट किए जा सकते हैं
3काटने के कार्यक्रम के पूरा होने के बाद उपकरण का स्वतः बंद होनाः प्रदान किया जाएगा।
4वोल्टेज, आवृत्ति, चरणः 380 वी, 50 हर्ट्ज, 3 चरण
5लम्बाई की गलतियों को आसानी से ठीक किया जा सकता है।
6नियंत्रण कक्षः बटन प्रकार स्विच और टच स्क्रीन
7लंबाई की इकाईः मिलीमीटर (नियंत्रण कक्ष पर स्विच किया गया)
8पीएलसी ब्रांडः पैनासोनिक
9आवृत्ति परिवर्तक ब्रांड: यास्कावा
10टच स्क्रीनः ताइवान वेनव्यू
11रंगः ग्रे
12मात्रा: 1
1फ्रेमः ट्यूब द्वारा वेल्डिंग
2आकार: लगभग 1.0 मीटर लंबा * 1.0m चौड़ा * 0.9m ऊंचा
3. कुछ समर्थन रोलर के साथ एक बाहर मेज
4समर्थन रोलरः ASTM 1045 क्रोम के साथ
5रोलर्स का व्यास: 55 मिमी
6नीला
7मात्रा: 1 यूनिट
4लोडिंग और पैकिंग:
1) 20'/40' कंटेनर
2) मशीन हम प्लास्टिक में लपेटें और चिह्न संलग्न करेंगे
3) अन्य मशीन तत्वों और उपकरण हम एक लकड़ी के बॉक्स है
4) लोड करने से पहले, हम तय और मशीन की जाँच करेंगे
5) शिपिंग से पहले, हम हमारे ग्राहक को फिर से मशीन की जांच करने के लिए आमंत्रित करेंगे
