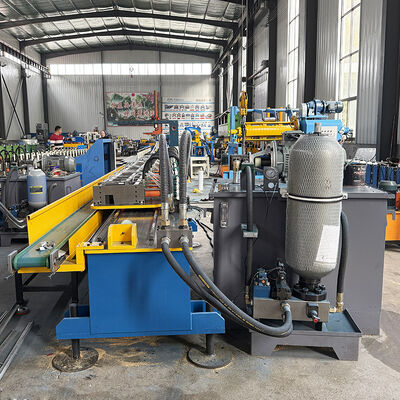

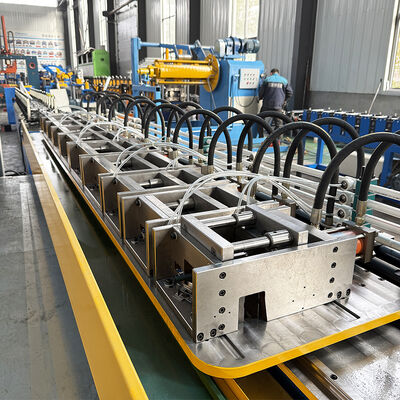

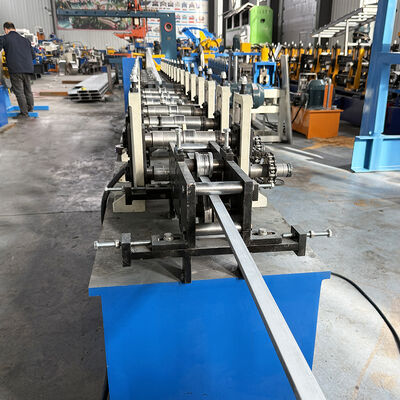

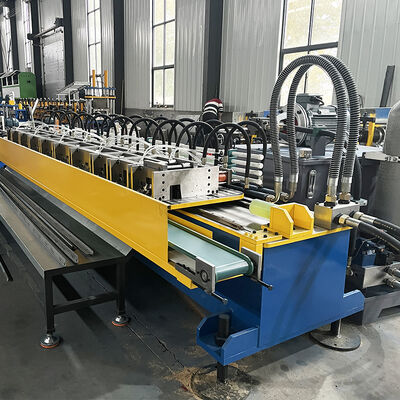

धातु छत टी प्रोफाइल मुख्य टी / टी बार स्टील बनाने रोल बनाने की मशीन

टी-बार एक तकनीकी प्रोफ़ाइल है जो सस्पेंडिंग सीलिंग पैनलों (टी-ग्रिड सस्पेंडिंग सीलिंग) का समर्थन करती है, आमतौर पर आकार 60x60cm और 60x120cm होता है।इस उच्च तकनीकी प्रणाली में तीन अलग-अलग प्रोफाइल होते हैं जिनकी लंबाई 600, 1200 (क्रॉस टी) और 3600 मिमी (मुख्य धावक) हालांकि बाजार में कई अन्य आकार मौजूद हैं जैसे कि इंपीरियल सिस्टम।

मेटल सीलिंग टी प्रोफाइल मुख्य टी / टी बार स्टील बनाने रोल बनाने मशीन घटक

धातु छत टी प्रोफाइल मुख्य टी / टी बार स्टील बनाने रोल बनाने की मशीन विनिर्देशः

1. डीकोइलर
(1) अधिकतम चौड़ाईः 500 मिमी
(2) आंतरिक व्यासः Φ450 ∙ Φ550 मिमी
(3) बाहरी व्यासः 1500 मिमी
(4) अधिकतम लोड क्षमताः 3000 किलोग्राम

2रोल बनाने की मशीन
(1) लुढ़का हुआ सामग्रीः ठंडा लुढ़का हुआ स्टील शीट
(2) सामग्री मोटाईः 0.2-0.4 मिमी
(3) रोलर्स: 16 समूह
(4) रोलर्स के लिए सामग्रीः Cr12 स्टील

(5) शाफ्ट के लिए सामग्रीः 45# स्टील (बंद करने और हार्डिंग और क्रोमिंग)

(6) गर्मी उपचार के लिए कठोरताः एचआरसी 55 60

(7) शाफ्ट का व्यास: 40 मिमी

(8) फ्रेम पैनल की मोटाईः 20 मिमी

(9) नीचे का फ्रेमः 36# एच-सेक्शन स्टील
(10) मोटर शक्तिः 5.5kw

(11) ड्राइव प्रकारः चेन

5. कट-ऑफऔर मुक्का मारनायंत्र
(1) कट-ऑफ मॉड्यूलर के लिए सामग्रीःCr12 स्टील
(2) गर्मी उपचार के लिए कठोरताःएचआरसी 55 60
(3) कट-ऑफ प्रकारः हाइड्रोलिक, स्वचालित कट-ऑफ

(5) मोड़ के लिए प्रूफिंग सामग्रीः सीआर 12 स्टील

(4) शक्तिः 5.5 किलोवाट

4.पीएलसी नियंत्रण बॉक्स
(1) प्रकारः पीएलसी आवृत्ति नियंत्रण प्रणाली टच स्क्रीन के साथ

(2) लंबाई त्रुटिः ± 1 मिमी

(3) भाषाः अंग्रेजी और चीनी

(4) वोल्टेजः 380v/50HZ, 3Phase (यह ग्राहक की आवश्यकता पर निर्भर करता है)
