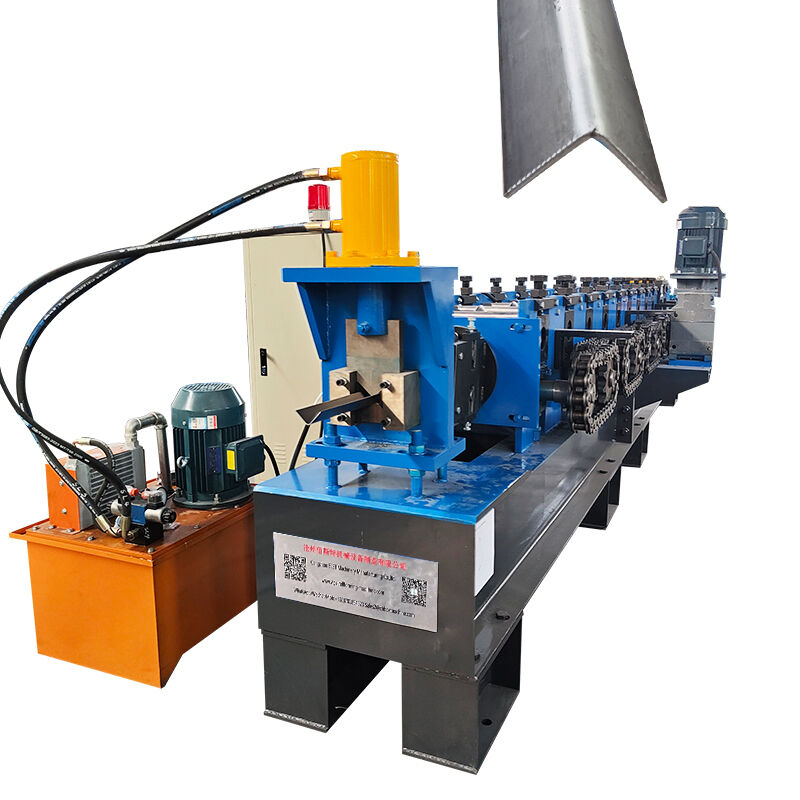

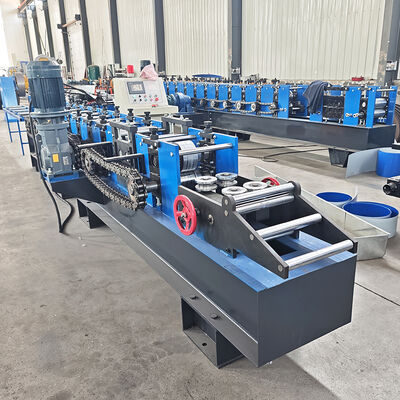

ऑटोमेटिक ब्लैक स्टील 20x50 कोण स्टील बनाने रोल बनाने की मशीन
ऑटोमेटिक ब्लैक स्टील 20x50 कोण स्टील बनाने रोल बनाने की मशीन विशेषताः
1) निरंतर उत्पादन लें, कच्चे रूप देने वाले खंड में रोलर्स को बदलने की कोई आवश्यकता नहीं है।
2) स्टील फ्रेम रोल बनाने वाली मशीन अच्छी समतलता के साथ समाप्त होती है, झुकने के दबाव का प्रदर्शन अच्छा होता है,
स्वचालित निश्चित लंबाई काटना, स्वचालित छिद्रण, उच्च स्तर का स्वचालन, त्वरित और आसान
स्थापना,
3) उत्पाद का उपयोग मध्यम आकार के औद्योगिक और नागरिक भवनों के रूप में किया जा सकता है।
कारखाने, गोदाम, मशीन गैरेज, हैंगर, प्रदर्शनी हॉल, थिएटर, स्टेडियम, मेले
दीवार फ्लैट लोड असर समर्थन.
1. ऑटोमेटिक ब्लैक स्टील 20x50 कोण स्टील बनाने रोल बनाने मशीन घटक
| नहीं. |
नाम |
इकाई |
मात्रा |
| 1 |
डिकोइलर |
सेट |
1 |
| 2 |
प्रवेश तट |
सेट |
1 |
| 3 |
रोल बनाने के लिए मुख्य मशीन |
सेट |
1 |
| 4 |
काटने की प्रणाली |
सेट |
1 |
| 5 |
मुक्का मारना |
सेट |
1 |
| 6 |
आउटपुट तालिका |
सेट |
1 |
| 7 |
नियंत्रण प्रणाली (पीएलसी) |
सेट |
1 |
| 8 |
हाइड्रोलिक स्टेशन |
सेट |
1 |
नोटः सभी तकनीकी मापदंडों को उपयोगकर्ता की आवश्यकता के अनुसार बदला जा सकता है, और केवल संदर्भ के रूप में।

2. ऑटोमेटिक ब्लैक स्टील 20x50 कोण स्टील बनाने रोल बनाने की मशीन विनिर्देश
डिकोइलर
1) विशेषताएं:
मंडल और तहखाने decoiler के दो घटकों हैं, मंडल संकुचित हो रहा है मैकेनिकल डिवाइस द्वारा विस्तार से मैन्युअल रूप से, मंडल के लिए कॉइल तय करने के बाद,फिर वापस तहखाने के लिए एक साथ मंड्रेल के साथ कॉइल डाल दिया.
2) शक्तिः कोई नहीं
3) खंडों के खोलने और बंद करने की शक्तिः यांत्रिक
4) खंड के घूर्णन की शक्तिः खींचने के द्वारा बनाने प्रणाली
5) खंड की संख्याः 4
6) खंड विस्तार की सीमाः 480 ~ 520 मिमी
7) मंडल के केंद्र की ऊँचाईः 0.65 मीटर
8) धक्का के साथ खिला गतिः 0 ~ 30m/min
9) अनुमानित आकारः 1.5 मीटर * 1.1 मीटर * 1.2 मीटर
10) गति विनियमनः यांत्रिक ब्रेक द्वारा
11) संचालन के तरीके: मैनुअल।

सामग्री फीडर
1) विशेषताएंः सामग्री को सुचारू और सटीक रूप से खिलाएं।
2) घटकः स्टील प्लेट प्लेटफार्म, दो पिचिंग रोलर्स, स्थिति स्टॉपिंग ब्लॉक।
3) कोइल को सही स्थिति में निर्देशित किया जाता है और रोल बनाने वाले उपकरण में पारित किया जाता है।
मुख्य रंग में लेपित छत शीट मशीन का भाग
1) रोलर्स: ऑटो-कैड सॉफ्टवेयर के साथ वरिष्ठ इंजीनियरों द्वारा डिजाइन, सीएनसी मशीन टूल्स द्वारा 45 # उच्च ग्रेड स्टील से निर्मित और हार्ड क्रोम से लेपित
2) शाफ्टःसीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित 70 मिमी
3) समर्थन फ्रेमः स्टील वॉलबोर्ड बनाने स्टेशन असर तहखाने का मार्गदर्शन करने के लिए
4) विभिन्न सामग्री और मोटाई का उपयोग करने से तैयार उत्पाद बदल जाएंगे
5) मशीन की ड्राइविंगःएक इंच की चेन से

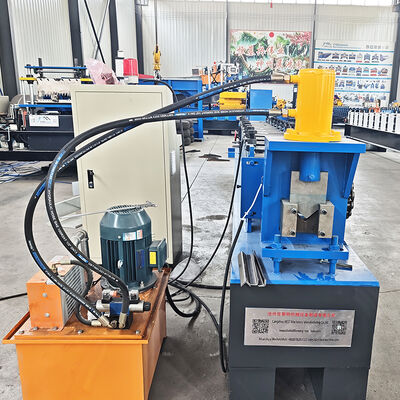

हाइड्रोलिक काटने
1) कार्यः काटने की क्रिया पीएलसी द्वारा नियंत्रित की जाती है। मुख्य मशीन स्वचालित रूप से बंद हो जाती है और काटने का कार्य होता है। काटने के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगी।
2) बिजली की आपूर्तिः हाइड्रोलिक स्टेशन
3) फ्रेमः वेल्डिंग स्टील फ्रेम
4) स्ट्रोक स्विचः संपर्क रहित फोटोइलेक्ट्रिक स्विच
5) मोल्डिंग से पहले काटना: रोल मोल्डिंग के बाद शीट को आवश्यक लंबाई तक काटना
6) लंबाई मापनेः स्वचालित लंबाई मापने
(5) एन्कोडर
काउंटर लंबाई मापता है, और धड़कनों को मॉड्यूल करता है।
(6) सरल ढेर
इसका प्रयोग आकार की गई प्लेट को लोड करने के लिए किया जाता है।

ऑटोमेटिक ब्लैक स्टील 20x50 कोण स्टील बनाने रोल बनाने की मशीन उत्पाद पैरामीटर
|
|
|
प्रकार
|
जीआई और पीपीजीआई
|
|
मोटाई
|
1.5-3 मिमी
|
|
उपज शक्ति
|
235Mpa से 350Mpa तक
|
|
|
|
ऑपरेशन
|
विकल्प के लिए मैनुअल/हाइड्रोलिक
|
|
वजन क्षमता
|
5 टन
|
|
|
|
रोलर स्टेशन
|
18 पंक्तियाँ
|
|
शाफ्ट का व्यास
|
80-90 मिमी
|
|
रोलर्स की सामग्री
|
लोहे के बीयरिंग
|
|
शाफ्ट की सामग्री
|
45# स्टील क्रोम 0.05 मिमी के साथ
|
|
प्रसारण
|
चेन
|
|
|
|
ऑपरेट करना
|
स्वचालित हाइड्रोलिक
|
|
ब्लेड सामग्री
|
Cr12MOV
|
|
|
|
कटर के लिए पंप मोटर
|
7.5KW
|
|
मुख्य मोटर
|
11 किलोवाट
|
|
वोल्टेज
|
380V 50Hz 3 चरण
|
|
|
|
इलेक्ट्रिक बॉक्स
|
पीएलसी नियंत्रण प्रणाली, इन्वर्टर
|
|
भाषा
|
अंग्रेजी/चीनी
|
|
7
|
गति
|
15-30M/मिनट
|
3.ऑटोमेटिक ब्लैक स्टील 20x50 कोण स्टील बनाने रोल बनाने की मशीन काम कर रहे प्रवाहः

4हमारी सेवा:
पैकीनिएमइथोड
मुख्य मशीन नग्न है; कंप्यूटर नियंत्रण बॉक्स कार्टन बॉक्स द्वारा पैक किया जाता है
परिवहन
सभी मशीनों को एक की जरूरत है40 फीट कंटेनर रखने के लिए
भुगतान की अवधि
टी/टी द्वारा 30% अग्रिम जमा और शिपमेंट से पहले निरीक्षण की पुष्टि के बाद 70% शेष राशि
प्रसव का समय
भीतर40जमा प्राप्त करने के कुछ दिन बाद
सेवावारंटीः
1).Wहम अपने ग्राहकों को 24 महीने की वारंटी प्रदान करते हैं।
2)गुणवत्ता की समस्या के कारण क्षतिग्रस्त किसी भी भाग को पहले दो वर्षों के भीतर मुफ्त में बदला जाएगा।
3)मशीन के पूरे जीवनकाल के दौरान तकनीकी मार्गदर्शन प्रदान किया जाता है।
4)विदेशी सेवाएं प्रदान की जाएंगी लेकिन इससे होने वाली कोई भी लागत खरीदारों द्वारा वहन की जाएगी।
