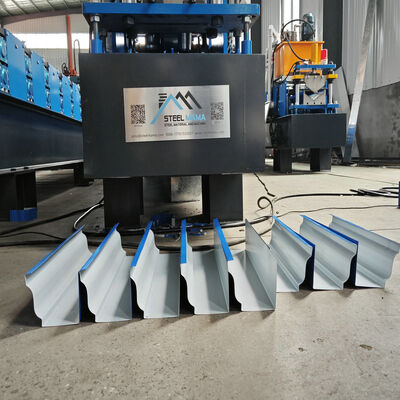

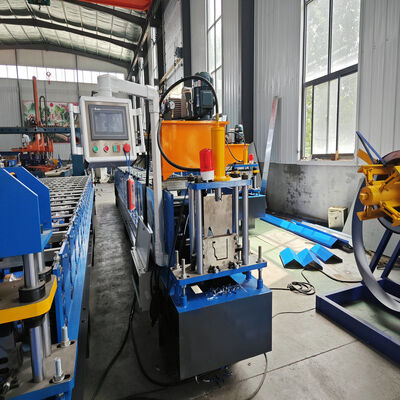

हाइड्रोलिक कटिंग टाइप स्टील प्रोफाइल के गटर बनाने वाली रोल फॉर्मिंग मशीन

हाइड्रोलिक कटिंग टाइप स्टील प्रोफाइल के गटर मेकिंग रोल बनाने की मशीन

•


• तकनीकी मापदंड

  गटर रोल बनाने की मशीन की विशिष्टताएँ

  निर्बाध गटर मशीन	वस्तु	प्रस्तावित विशिष्टता
  	मुख्य बनाने की मशीन	5K,6K,7K, आधा 3"/4"/5"/6"
  		(प्रत्येक मशीन एक आकार और विन्यास करती है)
  	सामग्री की चौड़ाई	प्रोफ़ाइल पर निर्भर करें
  	घूमने की गति	0-10 मी/मिनट (काटने का समय शामिल नहीं)
  	द्रव्य का गाढ़ापन	0.3-0.8 मिमी G250mpa
  	ड्राइव सिस्टम	•यूरेथेन ऊपर और नीचे ड्राइव रोलर्स चिकनी, गैर-घुमावदार ड्राइव के लिए
  	अन कॉइलर	3 टन मैनुअल डी-कोइलर (मशीन में निर्मित)
  	रोलर स्टेशन	11 स्टेशन
  	रोलर सामग्री	45# फोर्ज स्टील, क्रोम से लेपित, रबर से ढका हुआ
  	दस्ता सामग्री और डीआईए	￠50 मिमी, सामग्री 45# जाली स्टील है
  	मुख्य मोटर पावर	3.0 किलोवाट
  	कटऑफ तंत्र(वैकल्पिक)	•बिल्ट-इन के साथ हाथ से संचालित कतरनी
  		•क्रिम्पर या कटऑफ आरा
  	सहनशीलता	±1.5मिमी/3M
  	विद्युत स्रोत	220V/380V, 50HZ,3 चरण
  		ग्राहक की आवश्यकता को भी पूरा कर सकते हैं
  	ड्राइव का रास्ता	1 इंच सिंगल चेन

  1. विवरण

  1. संरचना सरल है और गटर मशीन का स्वरूप सुंदर है।

  2. गटर रोल बनाने की मशीन वेल्डिंग के बाद पूरी तरह से आकार-स्टील संरचना और प्रक्रिया को अपनाती है। यह है

  मशीन चलाते समय मजबूत लोडिंग और स्थिर संचालन की क्षमता।

  3. मशीन के सभी घटक ब्रांड-प्रसिद्ध उद्यम से हैं ताकि वे मशीन को बहुत प्रभावी ढंग से सामान्य कार्य सुनिश्चित कर सकें।

  4. उपकरण स्थापित करना बहुत आसान है और कारखाने में उत्पादन के लिए उपयुक्त है।

  5. मशीन में कम शोर और उच्च दक्षता की विशेषताएं हैं।




  2. गटर स्केच












  4.हाइड्रोलिक कटिंग टाइप स्टील प्रोफाइल के गटर मेकिंग रोल बनाने की मशीन तकनीकी विवरण

  मशीन विशिष्टताएँ
  वज़न	लगभग 7000 किग्रा
  आकार	लगभग 12m x 1.1mx 1.2m (लंबाई x चौड़ाई x ऊंचाई)
  रंग	मुख्य रंग: नीला
  	चेतावनी का रंग: पीला
  उपयुक्त कच्चा माल
  सामग्री	पीपीजीआई और पीपीजीएल कॉइल्स, कॉपर
  मोटाई	0.5-0.7मिमी
  कुंडल की चौड़ाई	610 मिमी
  नम्य होने की क्षमता	235 एमपीए
  मुख्य तकनीकी पैरामीटर
  रोलर्स शाफ्ट बनाने का व्यास	55 मिमी
  रोलर स्टेशनों की मात्रा	25 पंक्तियाँ
  रोल बनाने की गति	लगभग 20 मी/मिनट
  रोलर्स सामग्री बनाना	क्रमांक 45 स्टील, क्रोमयुक्त उपचार से लेपित

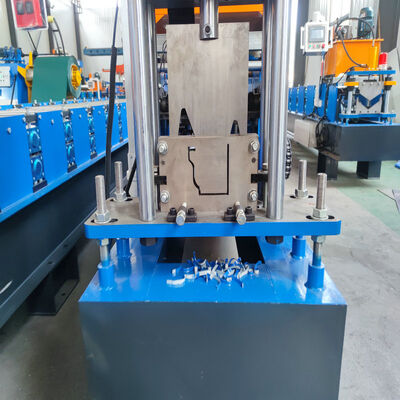

  कटर सामग्री	सीआर12 मोल्ड स्टील, शमन उपचार के साथ
  नियंत्रण प्रणाली	पीएलसी और कनवर्टर
  विद्युत शक्ति की आवश्यकता	मुख्य मोटर शक्ति: 5.5kw
  	हाइड्रोलिक यूनिट मोटर पावर: 5.5 किलोवाट
  विद्युत वोल्टेज	ग्राहक की आवश्यकता के अनुसार



  5. हाइड्रोलिक कटिंग प्रकार स्टील प्रोफाइल के गटर बनाने वाली रोल बनाने की मशीन मुख्य घटक

  नहीं	नाम		मात्रा	टिप्पणी
  1	डेकोइलर		1 सेट	ग्राहक तक
  2	मुख्य मशीन	प्री-कटिंग डिवाइस	1 सेट	ग्राहक तक
  		दूध पिलाने का उपकरण	1 सेट
  		रोल बनाने की प्रणाली	1 सेट
  		पोस्ट कटिंग डिवाइस	1 सेट
  		हाइड्रोलिक प्रणाली	1 सेट
  3	विद्युत नियंत्रण प्रणाली		1 सेट
  4	समर्थक/स्वचालित स्टेकर		1 सेट	ग्राहक तक
