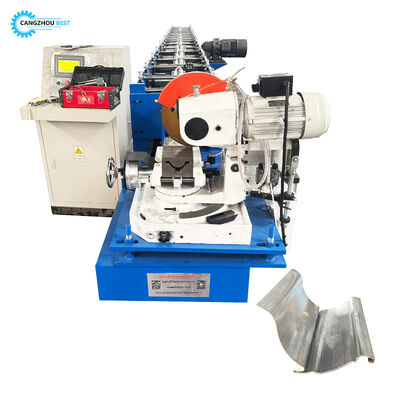

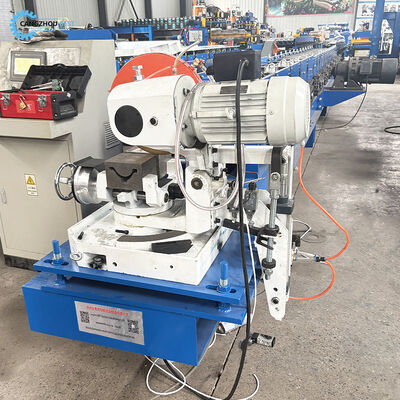

कस्टम सॉ कटिंग स्टेनलेस स्टील गटर रोल फॉर्मिंग मशीन

अनुकूलित देखा काटने स्टेनलेस स्टील गटर रोल बनाने की मशीन

स्टेनलेस स्टील गटर रोल बनाने की मशीन अनुप्रयोग

रोल के रूप में निर्मित उत्पाद पारंपरिक पीपीसी पाइप की तुलना में अधिक टिकाऊ है, और उम्र बढ़ने के लिए आसान नहीं है।
यह परियोजना को अधिक एकीकृत बनाएगा और पूरी परियोजना की छवि को बढ़ाने में मदद करेगा।
निकास पाइप को मोड़ने वाली मशीन जिसका उपयोग निकास पाइप और कोहनी पाइप को जोड़ने के लिए रोल के रूप में बने पाइप को मोड़ने के लिए किया जाता है।

स्टेनलेस स्टील गटर रोल बनाने की मशीन कार्यप्रवाह
डिकोइलर---- फीडिंग---- रोल बनाने---- लंबाई पर कटौती---- आउटपुट टेबल

स्टेनलेस स्टील गटर रोल बनाने की मशीन मशीन घटक

स्टेनलेस स्टील गटर रोल बनाने की मशीन तकनीकी डेटा

1) डिकोइलर
डिकोइलर प्रकारः मैनुअल डिकोइलर
मैनुअल विस्तार
अप्रभावी डिकोइलिंग
वजन क्षमता:3 टन

2) भोजन उपकरण
कार्यः इसका उपयोग कॉइल के सिर को रिलीज़ करने और मोल्डिंग मशीन में फ़ीड करने के लिए किया जाता है।

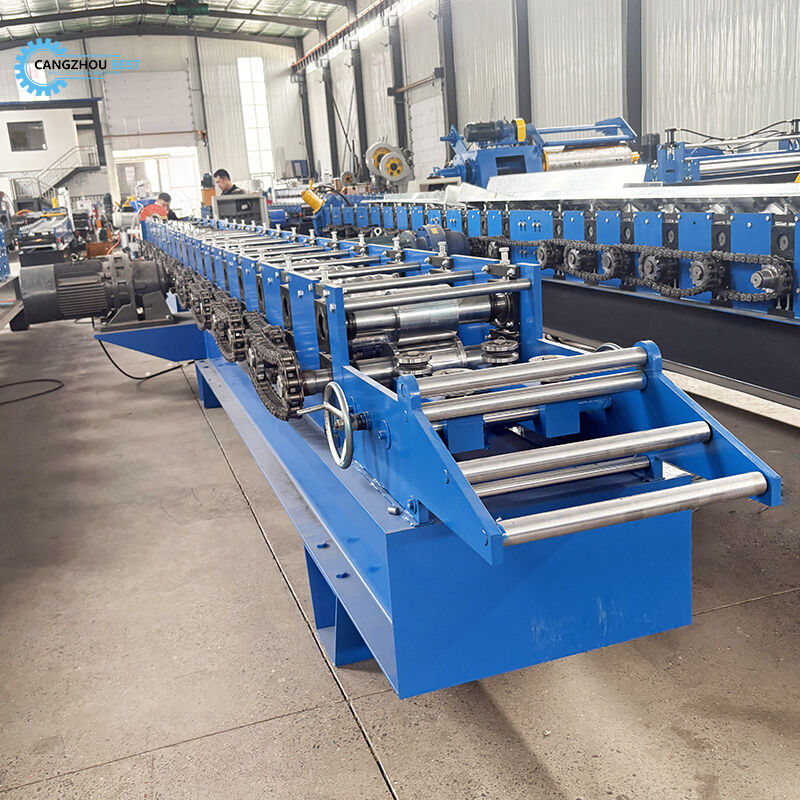

3) रोल पूर्व
मुख्य मुख्य धुरी व्यासः ¢ 76 मिमी
मोल्डिंग रोलर स्टैंडः 15 समूह
मुख्य धुरी सामग्री: प्रथम श्रेणी 45# स्टील, गरम और बुझी हुई
रोलर सामग्रीः उच्च ग्रेड 45# स्टील, बुझाने और गर्म प्रक्रिया, सतह 0.05 मिमी कठोर क्रोम के साथ।
बनाने की गतिः 0-15 m/min
डुबकी का प्रकारः ट्रांसमिशन चेन
चेन सामग्रीः 45# स्टील।
मशीन फ्रेम स्टैंडः वेल्डेड संरचनात्मक स्टील
मशीन बेसः 36# एच आकार का स्टील
फेम स्टील की मोटाई: S18mm

मुख्य शक्तिः 5.5 किलोवाट

4) काटने के उपकरण और हाइड्रोलिक स्टेशन
काटने का प्रकारः हाइड्रोलिक काटने
हाइड्रोलिक शक्तिः लगभग 4 किलोवाट

हाइड्रोलिक ब्लेड और कटर सामग्री: C r12 Mov, बुझाने की प्रक्रिया
काटने की लंबाई सहिष्णुताः +/- 2 मिमी

5) विद्युत प्रणाली
वोल्टेजः 380V, 3 चरण 50Hz
पीएलसी विद्युत नियंत्रण प्रणाली: जापानी पीएलसी बोर्ड
एन्कोडर आवृत्ति नियंत्रण प्रणालीः ब्रांड
टच स्क्रीनः ब्रांड
ट्रांसड्यूसर: एबीबी
पीएलसी नियंत्रण बोर्ड का आकारः 700 मिमी ((L) x 1000 मिमी ((H) x 300 मिमी ((W)

6) समर्थन तालिका
सरल गैर शक्ति समर्थन तालिका
काटने के बाद प्रोफाइल का समर्थन करने के लिए
