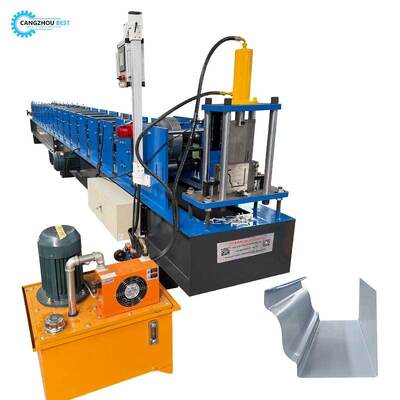

अफ्रीका लोकप्रिय इस्पात प्रोफ़ाइल रंग इस्पात पीपीजीआई के गटर बनाने रोल बनाने की मशीन

अफ्रीका लोकप्रिय स्टील प्रोफाइल कलर स्टील पीपीजीआई के गटर बनाने वाली रोल फॉर्मिंग मशीन

के गटर बनाने वाली रोल फॉर्मिंग मशीन का अनुप्रयोग

रोल से बना उत्पाद पारंपरिक पीपीसी पाइप की तुलना में अधिक टिकाऊ होता है, और आसानी से पुराना नहीं पड़ता है।

यह परियोजना को अधिक एकीकृत बनाएगा, और सभी परियोजनाओं की छवि को बढ़ाने में मदद करेगा।

ड्रेनपाइप बेंडिंग मशीन का उपयोग रोल से बने पाइप को मोड़ने के लिए किया जाता है, ताकि ड्रेनपाइप और कोहनी वाले पाइप को जोड़ा जा सके।

के गटर बनाने वाली रोल फॉर्मिंग मशीन की कार्यप्रणाली

डिकोइलर----फीडिंग----रोल फॉर्मिंग----कट टू लेंथ----आउटपुट टेबल

के गटर बनाने वाली रोल फॉर्मिंग मशीन के घटक

के गटर बनाने वाली रोल फॉर्मिंग मशीन के तकनीकी डेटा

1)। डिकोइलर
डिकोइलर प्रकार: मैनुअल डिकोइलर
मैनुअल विस्तार
निष्क्रिय डिकोइलिंग
वजन क्षमता: 3 टन

2)। फीडिंग डिवाइस
कार्य: इसका उपयोग कॉइल के हेड को रिलीज करने और फॉर्मिंग मशीन में फीड करने के लिए किया जाता है।

3)। रोल फॉर्मर
मुख्य प्रिंसिपल एक्सिस व्यास: ￠76mm
फॉर्मिंग रोलर स्टैंड: 15 समूह
मुख्य एक्सिस सामग्री: प्रथम श्रेणी 45# स्टील, गर्म और बुझा हुआ
रोलर सामग्री: उच्च ग्रेड 45# स्टील, बुझा हुआ और गर्म प्रक्रिया, सतह पर 0.05 मिमी हार्ड क्रोम।
फॉर्मिंग स्पीड: 0-15 मीटर/मिनट
ड्राइव प्रकार: ट्रांसमिशन की चेन
चेन सामग्री: 45# स्टील।
मशीन फ्रेम स्टैंड: वेल्डेड स्ट्रक्चरल स्टील
मशीन बेस: 36# एच आकार का स्टील
फ्रेम स्टील की मोटाई: S18mm

मुख्य पावर: 5.5KW

4) कटिंग डिवाइस और हाइड्रोलिक स्टेशन
कटिंग प्रकार: हाइड्रोलिक कटिंग
हाइड्रोलिक पावर: लगभग 4Kw

हाइड्रोलिक ब्लेड और कटर सामग्री: C r12 Mov, क्वेंचिंग प्रक्रिया
कटिंग लंबाई सहनशीलता: +/- 2mm

5)। इलेक्ट्रिकल सिस्टम
वोल्टेज: 380V, 3 फेज 50Hz
पीएलसी इलेक्ट्रिकल कंट्रोल सिस्टम: जापानी पीएलसी बोर्ड
एनकोडर फ्रीक्वेंसी कंट्रोल सिस्टम: ब्रांड
टच स्क्रीन: ब्रांड
ट्रांसड्यूसर: एबीबी
पीएलसी कंट्रोल बोर्ड का आकार: 700mm(L)x1000mm(H)x300mm(W)

6)। सपोर्ट टेबल
सरल नॉनपावर सपोर्ट टेबल
कटिंग के बाद प्रोफाइल को सपोर्ट करने के लिए

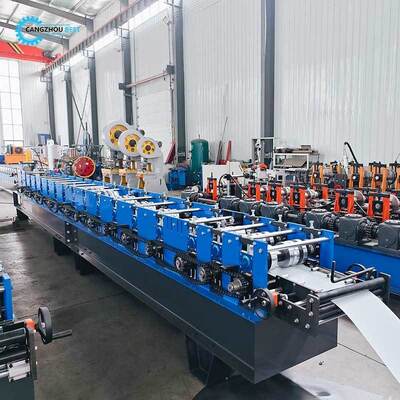

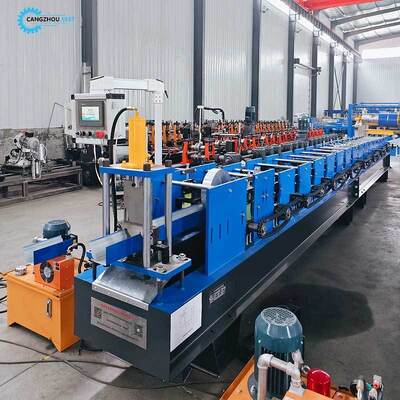

मशीन की तस्वीरें
