उत्पाद विवरण:
|
| नाम: | रंग स्टील चमकता हुआ टाइल और छत शीट डबल परत प्रोफ़ाइल शीट रोल बनाने की मशीन | मशीन का रंग: | अनुरोध के रूप में |
|---|---|---|---|
| भुगतान प्रकार: | टी/टी एलसी | रफ़्तार: | 8-12मी/मिनट |
| रोलर सामग्री: | 45#स्टील | दस्ता सामग्री: | 45#स्टील |
| शक्ति: | 8.5kW | ||
| प्रमुखता देना: | छत शीट बनाने की मशीन,धातु शीट छत रोल बनाने की मशीन |
||

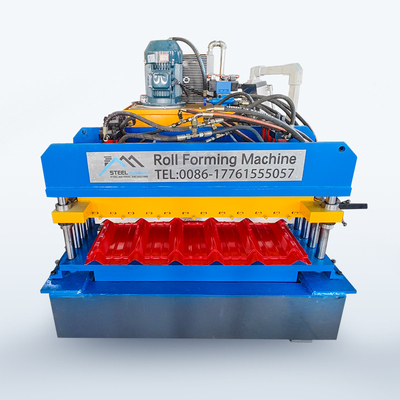

कलर स्टील ग्लेज्ड टाइल और रूफ शीट डबल लेयर प्रोफाइल शीट रोल फॉर्मिंग मशीन
विभिन्न छत पैनल बनाने वाली मशीनें ग्राहक की प्रोफाइल ड्राइंग और आवश्यकताओं के अनुसार स्टील की छत की दीवारों की विभिन्न आकृतियाँ बना सकती हैं। स्टील की छत, दीवार की चादरें विभिन्न मोटाई और रंगों वाली नई निर्माण सामग्री हैं। तैयार उत्पाद जिम, हवाई अड्डों, थिएटरों, कारखानों, गोदामों, गैरेज, प्रदर्शनी केंद्रों आदि की छतों और दीवारों के रूप में उपयोग किए जाते हैं।
मुख्य पैरामीटर
| नाम | मॉडल/नाम | मात्रा | तकनीकी विवरण |
| 1. डिकोइलर सिस्टम | आर्म टाइप ऑटोमैटिक डिकोइलर (अल्ट्रासोनिक नियंत्रण के साथ) | 1 सेट | आर्म-टाइप, हाइड्रोलिक एक्सपैंडिंग, इलेक्ट्रिकल मोटर सक्रिय रूप से शीट जारी करती है, कॉइल कार्ट और प्रेसिंग आर्म के साथ। |
| 2. मुख्य फॉर्मिंग सिस्टम | प्री-शेयरिंग डिवाइस | 1 सेट |
1. रोलर सामग्री: नंबर 45 स्टील सतह पर हार्ड क्रोम पेंटेड। 2. रोलर शाफ्ट सामग्री: नंबर 45 3. रोलर आंतरिक समर्थन संरचना प्रकार: गाइड कॉलम 4. साइक्लोइडल पिन गियर स्पीड रिड्यूसर मोटर ड्राइविंग, बैक/फॉरवर्ड रोलर्स चेन द्वारा संचालित, ऊपरी/निचले रोलर्स का हिस्सा गियर द्वारा संचालित 5. कटिंग ब्लेड सामग्री Cr12 क्वेंचड ट्रीटमेंट 6. पंचिंग डाई सामग्री नाइट्राइड ट्रीटमेंट के साथ नंबर 45 स्टील को अपनाती है। |
| फीडिंग गाइड डिवाइस | 1 सेट | ||
| फिल्म कवरिंग डिवाइस | 1 सेट | ||
| रोल फॉर्मिंग सिस्टम | 1 सेट | ||
| प्रेसिंग सिस्टम | 2 सेट | ||
| पोस्ट-कटिंग डिवाइस | 1 सेट | ||
| पूर्ण सुरक्षा कवर | 1 सेट | ||
| 3. आउटपुट सिस्टम | सपोर्ट टेबल | 2 सेट | तैयार प्लेट को सपोर्ट करने के लिए |
| 4. हाइड्रोलिक सिस्टम | 1 सेट | मुख्य मशीन और डिकोइलर के लिए अलग हाइड्रोलिक स्टेशन। | |
| 5. इलेक्ट्रिक कंट्रोल सिस्टम | 1 सेट |
1. पीएलसी कंट्रोल, एनकोडर ऑटोमैटिक कटिंग इन लेंथ 2. ऑपरेशन स्टेज: टच स्क्रीन + बटन 3. गति समायोजित करने के लिए एसी फ्रीक्वेंसी |
|
विस्तृत जानकारी
डिकोइलर
5T मैनुअल डिकोइलर
विशेषताएं: मैंड्रेल और बेसमेंट डिकोइलर के दो घटक हैं, मैंड्रेल यांत्रिक उपकरण द्वारा मैन्युअल रूप से सिकुड़ता और फैलता है, मैंड्रेल पर कॉइल को ठीक करने के बाद, कॉइल को मैंड्रेल के साथ बेसमेंट में वापस डाल दें।
पावर: कोई नहीं;
सेगमेंट के खुलने और बंद होने की शक्ति: यांत्रिक;
सेगमेंट के घूमने की शक्ति: फॉर्मिंग सिस्टम द्वारा खींचना;
सेगमेंट की संख्या: 4 पीसी;
सेगमेंट विस्तार की सीमा: 460 ~ 520 मिमी;
मैंड्रेल के केंद्र की ऊंचाई: 0.65 मीटर;
फीडिंग गति: रोल फॉर्मिंग मशीन की गति पर निर्भर;
रोल फॉर्मिंग मशीन
रोलर्स: ऑटो-कैड सॉफ्टवेयर के साथ वरिष्ठ इंजीनियरों द्वारा डिजाइन, 45# उच्च ग्रेड स्टील द्वारा सीएनसी मशीन टूल्स द्वारा निर्मित और हार्ड क्रोम के साथ लेपित;
शाफ्ट: 45# उच्च ग्रेड स्टील द्वारा सीएनसी मशीन टूल्स द्वारा निर्मित;
सपोर्टिंग फ्रेम: फॉर्मिंग स्टेशन बेयरिंग बेसमेंट को गाइड करने के लिए स्टील वॉलवॉल;
रोलर स्टेशनों की संख्या: ऊपर 18 समूह
रोलर्स के लिए सामग्री: उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित
शाफ्ट के लिए सामग्री: उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित
शाफ्ट का व्यास: 70 मिमी
फ्रेम पैनल की मोटाई: 14 मिमी
नीचे का फ्रेम: 36# एच-सेक्शन स्टील
कटर डिवाइस
कार्य: कटाई क्रिया पीएलसी द्वारा नियंत्रित होती है। मुख्य मशीन स्वचालित रूप से रुक जाती है और कटाई होती है। कटाई के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाती है।
बिजली की आपूर्ति: हाइड्रोलिक स्टेशन;
फ्रेम: वेल्डिंग स्टील फ्रेम;
स्ट्रोक स्विच: नॉन-कॉन्टैक्ट फोटोइलेक्ट्रिक स्विच;
फॉर्मिंग के बाद कटाई: आवश्यक लंबाई में शीट को रोल फॉर्मिंग के बाद काटना;
लंबाई मापन: स्वचालित लंबाई मापन।
हाइड्रोलिक सिस्टम
हाइड्रोलिक स्टेशन
यह गियर व्हील ऑयल पंप द्वारा नियंत्रित होता है। हाइड्रोलिक ऑयल को हाइड्रोलिक ऑयल टैंक में भरने के बाद, पंप कटर मशीन को कटाई का काम शुरू करने के लिए चलाता है।
मैच उपकरण: सिस्टम में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक ऑयल पंप का एक सेट, दो हाइड्रोलिक पाइप और इलेक्ट्रोमैग्नेटिज्म वाल्व के दो सेट शामिल हैं।
स्थिरता और जीवनकाल सुनिश्चित करने के लिए, रिसाव से बचने के लिए शीर्ष ब्रांड हाइड्रोलिक सिस्टम घटकों को अपनाया गया।
कटर को बंद तेल टैंक के माध्यम से प्रारंभिक शक्ति की आपूर्ति करता है। यह कटाई के बिना बंद रहता है, जो बिजली बचा सकता है।
इलेक्ट्रिक कंट्रोल सिस्टम
स्वचालित लंबाई मापन: लंबाई मापन का एक यूनिट टूलिंग जो स्टील शीट की सतह पर हल्के ढंग से दबाया जाता है; टूलिंग स्टील शीट की गति के साथ घूमेगी और फिर इसकी लंबाई मापने के लिए महसूस करेगी; लंबाई की अशुद्धि को आसानी से ठीक किया जा सकता है।
स्वचालित मात्रा मापन;
पीएलसी का उपयोग लंबाई और मात्रा को नियंत्रित करने के लिए किया जाता है। मशीन स्वचालित रूप से लंबाई में कट जाएगी और आवश्यक मात्रा प्राप्त होने पर रुक जाएगी;
कंट्रोल पैनल: बटन-टाइप स्विच, एलईडी डिस्प्ले लंबाई और मात्रा;
लंबाई की इकाई: मिलीमीटर;
मोटर ओवर-लोड, सिस्टम ओवर-करंट, शॉर्ट सर्किट सुरक्षा कार्य;
कुल लंबाई और कुल उत्पादित मात्रा प्रदर्शित करें।
प्रक्रिया प्रवाह
हमारी फैक्ट्री
| 1.फ्रेमवर्क बनाने वाली मशीन का सटीक कोटेशन कैसे पूछें? |
| 1.) सामान्य तौर पर हम ड्राइंग प्रोफाइल के आधार पर सटीक कोटेशन देते हैं, इसलिए यदि आप सटीक कोटेशन प्राप्त करना चाहते हैं, तो कृपया हमें पहले ड्राइंग प्रोफाइल दिखाएं। |
| 2.) मशीन को कई प्रकार और विधियों में डिजाइन किया जा सकता है, मशीन फ्रेम, पीएलसी ब्रांड, मोटर ब्रांड सभी कीमत को प्रभावित करेंगे। |
| 2. भुगतान की शर्तें: |
| 30% टी/टी, निरीक्षण के बाद शिपिंग से पहले भुगतान किया जाने वाला शेष। हम एल/सी, ओ/ए, डी/पी का भुगतान भी स्वीकार करते हैं। |
| 3. आपकी बिक्री के बाद की सेवा क्या है? |
| फ्रेमवर्क बनाने वाली मशीन की वारंटी अवधि 24 महीने है, यदि टूटे हुए पुर्जे ठीक नहीं हो सकते हैं, तो हम नए को मुफ्त में बदलने के लिए भेज सकते हैं, लेकिन आपको एक्सप्रेस लागत स्वयं देनी होगी। हम टी बार रोल फॉर्मिंग मशीन के पूरे जीवन के लिए तकनीकी सहायता प्रदान करते हैं। |
| 4. आपकी कंपनी में कैसे जाएं? |
| ए. बीजिंग हवाई अड्डे के लिए उड़ान भरें: बीजिंग नान से कांगझोउ शी (1 घंटा) तक हाई-स्पीड ट्रेन से, फिर हम आपको उठा सकते हैं। |
| बी. शंघाई हवाई अड्डे के लिए उड़ान भरें: शंघाई होंगकियाओ से कांगझोउ शी (4.5 घंटे) तक हाई-स्पीड ट्रेन से, फिर हम आपको उठा सकते हैं। |
