उत्पाद विवरण:
|
| उत्पाद का नाम: | त्वरित परिवर्तन प्रकार CZ80-300 के साथ CZ शहतीर रोल बनाने की मशीन | मशीन की गति: | 10M / मिनट |
|---|---|---|---|
| मशीन मंद होना: | 7.5mx1.8mx1.4m | मशीन की शक्ति: | 11kw + 5.5kw |
| प्रेरित प्रणाली: | चेन या गियर बॉक्स | नियंत्रण प्रणाली: | पीएलसी |
| काटने का प्रकार: | हाइड्रोलिक | गारंटी: | 2 साल |
| प्रमुखता देना: | सी चैनल रोल बनाने की मशीन,स्टील फ्रेम रोल बनाने की मशीन |
||
त्वरित परिवर्तन प्रकार CZ80-300 के साथ CZ शहतीर रोल बनाने की मशीन
सीजेड प्यूरिन रोल बनाने वाली मशीन सी और जेड प्रोफाइल तैयार कर सकती है।रोलर के ऊपर और नीचे एक तरफ विनिमय करके C और Z शहतीर का उत्पादन करें।उत्पादन क्षमता में बहुत सुधार हुआ और काम करने की जगह बचाई गई।ड्राइविंग तरीका चेन ड्राइव है।हमारे सी / जेड चैनल शहतीर रोल बनाने की मशीन प्रोफाइल कस्टम हो सकता है, और कम लागत, उच्च दक्षता, विश्वसनीय काम, कम ऊर्जा की खपत कर रहे हैं।हम ग्राहकों की आवश्यकताओं के अनुसार किसी भी प्रकार के उपकरण कर सकते हैं।
काम का प्रवाह
डेकोइलर ----- फीडिंग ----- लेवलिंग ------ रोल बनाने ------ पंचिंग ----- कटिंग ---- आउटपुट टेबल
मशीन घटक
| डी-coiler | 1 सेट |
| लेवलिंग डिवाइस | 1 सेट |
| बनाने की मशीन | 1 सेट |
| पंचिंग डिवाइस | 1 सेट |
| काटने का उपकरण | 1 सेट |
| पीएलसी नियंत्रण बॉक्स | 1 सेट |
| हाइड्रोलिक पंप स्टेशन | 1 सेट |
| उत्पादन समर्थन तालिका | 1 सेट |
डेकोलर
| प्रकार | मैनुअल प्रकार (मानक) | हाइड्रोलिक प्रकार(विकल्प) |
| तस्वीर | ||
| चौड़ाई | 500 मिमी | 600 मिमी |
| क्षमता | 5000 किग्रा | 5000kgs-8000kgs |
| भीतरी व्यास | 450-550 मिमी | 450-550 मिमी |
| बाहर का डिमाटर | 1500 मिमी | 1800 मिमी |
रोल बनाने की मशीन
| मद | पैरामीटर विस्तार | ||||||
| प्रसंस्करण सामग्री | जीआई और ब्लैक कॉइल | ||||||
| द्रव्य का गाढ़ापन | 1-3 मिमी (मानक), 3-5 मिमी (अनुकूलित) | ||||||
| मशीन का ढांचा | 360 # एच स्टील, अंतिम फ्रेम उच्च परिशुद्धता है यह सुनिश्चित करने के लिए विकर्ण लाइन वेल्डिंग, लेवलिंग इंस्ट्रूमेंट माप | ||||||
| मशीन साइडिंग पैनल |
|
||||||
| स्टेशन बनाना | 13-18 स्टेशन (सामग्री की मोटाई के अनुसार) | ||||||
| मशीन रोलर्स |
उच्च ग्रेड Gcr15 जाली स्टील (असर सामग्री), हार्ड शमन और हार्ड 0.05 मिमी के साथ क्रोमिंग |
||||||
| मशीन दस्ता | φ80-90mm उच्च माली No.45 स्टील उपचार के बाद, | ||||||
| मशीन spacers | उच्च परिशुद्धता और तार-इलेक्ट्रोड काटने में सीएनसी लथिंग | ||||||
| मशीन बीयरिंग | चीन Haerbin असर या SKF अंतरराष्ट्रीय असर (विकल्प) | ||||||
| ड्राइविंग सिस्टम | 2 इंच श्रृंखला या गियर बॉक्स (विकल्प) | ||||||
| मशीन की शक्ति | 7.5kw-22kw (आकार और मोटाई के अनुसार) | ||||||
| मशीन काम करने की गति | बिना छिद्रण: 8-12 मी / मिनट या 10-30 मी / मिनट (विकल्प) | ||||||
| मशीन परीक्षण विधि | मशीन स्थापना के बाद, हम इसे स्वयं परीक्षण करेंगे, प्रोफ़ाइल ड्राइंग के साथ तुलना करेंगे, अंतर 0.5 मिमी में नियंत्रित होता है |
पंचिंग डिवाइस
| मद | पैरामीटर विस्तार |
| फ्रेम प्रसंस्करण | पूरी लेवलिंग सतह ड्रिलिंग मशीन द्वारा बनाई गई है |
| मोल्ड सामग्री | Cr12mov |
| मोल्ड प्रसंस्करण | मोल्ड आकार के लिए तार इलेट्रोड-कटिंग, यह दबाव बचाएगा |
| छेद का आकार | आपके अनुरोध के अनुसार |
| होल नंबर | आपके अनुरोध के अनुसार |
| दबाव | 20Mpa |
काटने का उपकरण
| प्रकार |
साँचा काटना |
| ब्लेड सामग्री | Cr12mov शमन और पीस |
| ब्लेड प्रसंस्करण | तार-इलेक्ट्रोड काटने, लेकिन अंतिम उत्पाद काटने के बाद साफ है, उत्पाद का आकार यह तकनीक है |
| काम में हो | हाइड्रोलिक प्रकार |
स्टेकर
| प्रकार |
गाइड |
ऑटो(विकल्प) |
| लंबाई | 2 टुकड़े, लंबाई समायोज्य है | अपनी आवश्यकता के अनुसार |
पीएलसी
| मुख्य वस्तु | पैरामीटर विस्तार |
| पीएलसी |
डेल्टा (मानक) या आपके अनुरोध के अनुसार |
| पलटनेवाला | चीन ब्रांड (मानक) या आपके अनुरोध के अनुसार |
| टच स्क्रीन | Mcgs (मानक) या आपके अनुरोध के अनुसार |
| एनकोडर | चीन ब्रांड (मानक) या आपके अनुरोध के अनुसार |
| वोल्टेज / एचजेड / चरण | 380 वी / 50-60 हर्ट्ज / 3 फ़ेज़ |
हाइड्रोलिक पंप
| मुख्य मद | पैरामीटर विस्तार |
| मोटर |
3kw चीन ब्रांड या आपके अनुरोध के अनुसार |
| पंप | चीन ब्रांड या आपके अनुरोध के अनुसार |
| सोलेनोइड वाल्व | चीन ब्रांड या आपके अनुरोध के अनुसार |
| शीतलन प्रणाली |
ठंडक के लिये पंखा |

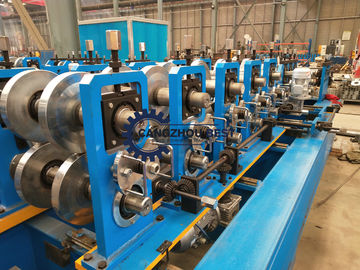

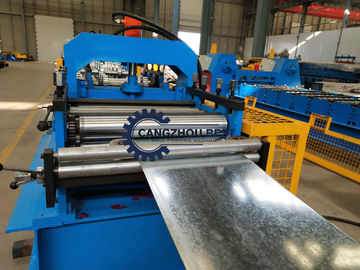

मशीन फोटो
विशेषताएं धातु CZ स्वचालित त्वरित विनिमेय शहतीर रोल बनाने की मशीन:
1)संरचना सरल है और मशीन की उपस्थिति सुंदर है क्योंकि हम वेल्डिंग के बाद पूरे आकार-इस्पात संरचना और प्रक्रिया को अपनाते हैं।मशीन को चलाते समय इसमें मजबूत लोडिंग और स्थिर संचालन की क्षमता होती है।
2) मशीन के सभी घटक ब्रांड-प्रसिद्ध उद्यम से हैं ताकि वे मशीन को सामान्य रूप से प्रभावी ढंग से कार्य कर सकें।
3) हम स्वचालित लंबाई-निश्चित बनाने और काटने को अपनाने के लिए लंबाई की गारंटी देते हैं ताकि सटीक और तैयार उत्पाद विकृत न हो।
4) कारखाने में उत्पादन के लिए उपयुक्त उपकरण स्थापित करना बहुत आसान है।
5) मशीन में कम शोर और उच्च दक्षता की विशेषताएं हैं।
