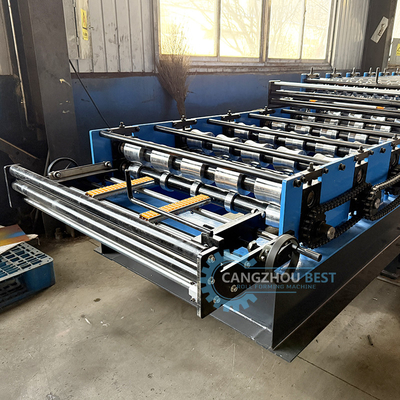

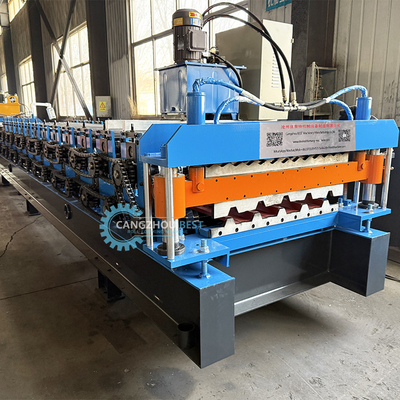

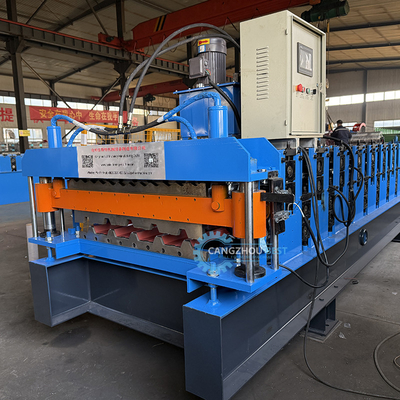

घुमावदार ट्रेपेज़ोडियल डबल लेयर स्टील प्रोफाइल बनाने वाली रोल बनाने की मशीन

                                लोकप्रिय धातु TR4 छत दीवार पैनल शीट रोल बनाने की मशीन लाइन

यहाँ एक विस्तृत तकनीकी विनिर्देश और मशीन विन्यास दस्तावेज है, जिसमें स्पष्टता के लिए एक तालिका शामिल हैः

---

डबल लेयर रूफ शीट रोल फोर्मिंग मशीन तकनीकी विनिर्देश**

1सामान्य अवलोकन**
डबल लेयर रूफ शीट रोल फोर्मिंग मशीन** उच्च गुणवत्ता वाली डबल लेयर रूफ शीट बनाने के लिए डिज़ाइन की गई है, जिसका उपयोग आमतौर पर थर्मल इन्सुलेशन, ध्वनिरोधक,और मिश्रित संरचनात्मक अनुप्रयोगमशीन एक ही समय में एक ही टिकाऊ छत शीट में सामग्री (जैसे धातु और पीवीसी) की दो परतें बनाने में सक्षम है।

2मुख्य तकनीकी विनिर्देश**

पैरामीटर विनिर्देश
DLRF-850
सामग्री संगतता आधार परतः जस्ती स्टील, एल्यूमीनियम, पूर्व चित्रित स्टील (0.2 ∼ 1.2 मिमी मोटाई)
शीर्ष परत: पीवीसी, एल्यूमीनियम, या अतिरिक्त धातु परत
800×1250 मिमी।
उत्पादन की गति 825 मीटर / मिनट (वीएफडी के माध्यम से समायोजित)
∙ ∙ 18 ∙ 24 स्टेशन (प्रोफाइल जटिलता के आधार पर) ∙
उच्च कार्बन क्रोमियम स्टील (GCr15) HRC 58 62 तक कठोर।
∙ ∙ शफ्ट व्यास ∙ ∙ ∙ 60 ∙ 80 मिमी ∙
हाइड्रोलिक या वायवीय कतरनी
12 मीटर (पीएलसी द्वारा प्रोग्राम करने योग्य)
काटने की सटीकता ± 1 मिमी
मुख्य मोटर शक्ति 15 22 kW AC मोटर VFD के साथ
गियरबॉक्स हेलिकल गियर रिड्यूसर (1:30 अनुपात)
नियंत्रण प्रणाली पीएलसी (सीमेंस / ओमरोन / मित्सुबिशी) 10 इंच एचएमआई टचस्क्रीन के साथ
दोहरी मोटर चालित डिकोइलर विस्तार योग्य मंडल के साथ (Ø500~600 मिमी)
3 15 मीटर/मिनट।
पावर सप्लाई 380V, 50Hz, 3-चरण
मशीन के आयाम 12 मीटर × 2.2 मीटर × 1.8 मीटर
मशीन का वजन 812 टन है

3. मशीन विन्यास**

∙ ∙ घटक ∙ ∙ वर्णन ∙ ∙
तनाव नियंत्रण के लिए वायवीय ब्रेक के साथ दोहरी मोटर चालित डिकोइलर

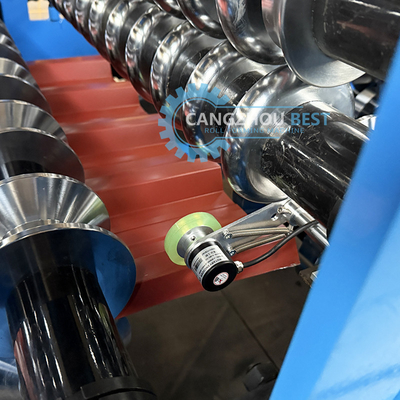

18 से 24 सेट रोल बनाने वाले रोलर्स, त्वरित प्रोफाइल परिवर्तन के लिए समायोज्य रोलर अंतर
हाइड्रोलिक सिस्टम 5.5 किलोवाट का हाइड्रोलिक पावर यूनिट काटने और दबाने के लिए
कटिंग डिवाइस कार्बाइड ब्लेड के साथ सर्वो-चालित कतरनी
♪ आउटपुट कन्वेयर ♪ ♪ समायोज्य गति के साथ बेल्ट कन्वेयर ♪
∙ ∙ ∙इलेक्ट्रिकल कैबिनेट ∙ ∙ सीई प्रमाणित घटक अतिभार संरक्षण के साथ, आईपी 54 रेटेड कैबिनेट ∙
सुरक्षा सुविधाएँ आपातकालीन स्टॉप बटन, सुरक्षा गार्ड, प्रकाश पर्दे (वैकल्पिक)

4अतिरिक्त विकल्प**

विकल्प वर्णन
रोलर्स के लिए स्वचालित तेल स्प्रे।
प्रोफाइल स्टोरेज सामान्य दोहरी परत डिजाइन के लिए पूर्व-प्रोग्राम प्रोफाइल
** एंटी-क्रैच फिल्म ** ** प्री-पेंट किए गए कॉइल के लिए सुरक्षात्मक परत आवेदन।
स्टैकर स्वचालित शीट स्टैकिंग प्रणाली
अतिरिक्त कार्यों के लिए सहायक वायवीय प्रणाली।

5आयाम और शक्ति आवश्यकताएं**

पैरामीटर मूल्य
मशीन की लंबाई 12 मीटर
मशीन की चौड़ाई 2.2 मीटर
मशीन की ऊंचाई 1.8 मीटर
पावर सप्लाई 380V, 50Hz, 3-चरण
812 टन।

6विशेषताएं और लाभ**
- उच्च दक्षताः उत्पादकता बढ़ाने के लिए एक साथ दो परतों का निर्माण।
- ** सटीक नियंत्रण**: पीएलसी और एचएमआई सटीक लंबाई, गति और प्रोफाइल नियंत्रण के लिए।
- ** स्थायित्व**: उच्च गुणवत्ता वाली सामग्री और कठोर रोलर्स लंबे समय तक सेवा जीवन सुनिश्चित करते हैं।
- ** लचीलापन**: विभिन्न प्रोफाइलों और सामग्री संयोजनों के लिए समायोज्य।
- **सुरक्षा**: अंतरराष्ट्रीय सुरक्षा मानकों के अनुरूप।

मुझे बताओ अगर आप आगे अनुकूलन या अतिरिक्त विवरण की जरूरत है!
