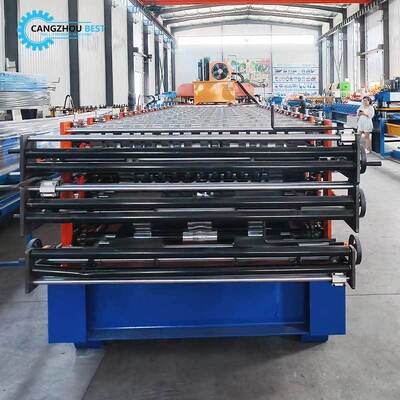

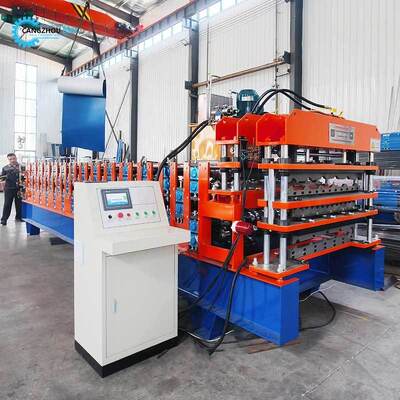

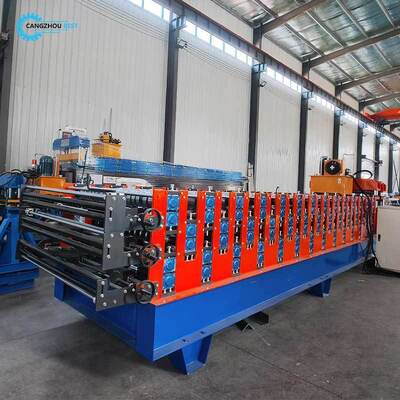

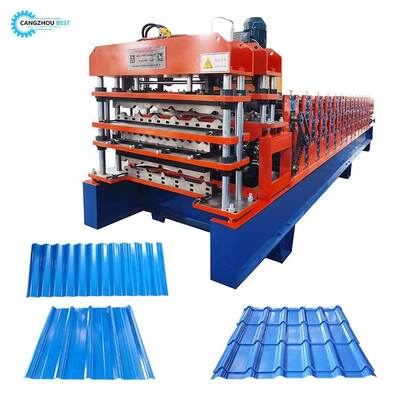

जगह बचाने वाली तीन परत वाली रंगीन स्टील टाइल रोल बनाने की मशीन

अंतरिक्ष-बचत तीन-परत रंग स्टील टाइल रोल बनाने की मशीन

यह रंग स्टील शीट डबल लेयर रूफ एंड वॉल रोल फॉर्मिंग मशीन पूरी तरह से दो अलग-अलग मॉडल मशीनों को एक साथ जोड़ती है, यह जगह बचा सकती है और संचालित करने में भी आसान है। दो मॉडल ग्राहकों की आवश्यकता के अनुसार चुने जाते हैं।

रंग स्टील शीट डबल लेयर रूफ एंड वॉल रोल फॉर्मिंग मशीन में फीडिंग प्लेटफॉर्म, मुख्य मोल्डिंग कोर, शीयरिंग मैकेनिज्म, हाइड्रोलिक स्टेशन, कंप्यूटर कंट्रोल कैबिनेट, उच्च परिशुद्धता काउंटर आदि शामिल हैं।

विवरण जानकारी

डेकोइलर

5T मैनुअल डेकोइलर

विशेषताएं: मैंड्रेल और बेसमेंट डेकोइलर के दो घटक हैं, मैंड्रेल को मैन्युअल रूप से यांत्रिक उपकरण द्वारा सिकोड़ा और विस्तारित किया जाता है, मैंड्रेल पर कॉइल को ठीक करने के बाद, फिर कॉइल को मैंड्रेल के साथ बेसमेंट में वापस रख दें।

शक्ति: कोई नहीं;

खंडों के खुलने और बंद होने की शक्ति: यांत्रिक;

खंड के घुमाव की शक्ति: बनाने की प्रणाली द्वारा खींचें;

खंड की संख्या: 4pcs;

खंड विस्तार की सीमा: 460 ~ 520mm;

मैंड्रेल के केंद्र की ऊंचाई: 0.65m;

फीडिंग गति: रोल बनाने वाली मशीन की गति पर निर्भर;

रोल बनाने की मशीन

रोलर्स: ऑटो-कैड सॉफ्टवेयर के साथ वरिष्ठ इंजीनियरों द्वारा डिजाइन, सीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित और हार्ड क्रोम के साथ लेपित;

शाफ्ट: सीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित;

सहायक फ्रेम: बनाने वाले स्टेशन बेयरिंग बेसमेंट को गाइड करने के लिए स्टील वॉलपेपर;

रोलर स्टेशनों की संख्या: ऊपर 18 समूह
रोलर्स के लिए सामग्री: उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित
शाफ्ट के लिए सामग्री: उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित

शाफ्ट का व्यास: 70mm

फ्रेम पैनल की मोटाई: 14mm

नीचे का फ्रेम: 36# एच-सेक्शन स्टील

कटर डिवाइस

कार्य: कटाई क्रिया पीएलसी द्वारा नियंत्रित होती है। मुख्य मशीन स्वचालित रूप से रुक जाती है और कटाई होती है। कटाई के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगी।

बिजली की आपूर्ति: हाइड्रोलिक स्टेशन;

फ्रेम: वेल्डिंग स्टील फ्रेम;

स्ट्रोक स्विच: गैर-संपर्क फोटोइलेक्ट्रिक स्विच;

बनने के बाद कटाई: आवश्यक लंबाई तक रोल बनाने के बाद शीट को काटना;

लंबाई मापन: स्वचालित लंबाई मापन।

हाइड्रोलिक प्रणाली

हाइड्रोलिक स्टेशन

यह गियर व्हील ऑयल पंप द्वारा नियंत्रित होता है। हाइड्रोलिक ऑयल को हाइड्रोलिक ऑयल टैंक में भरने के बाद, पंप कटर मशीन को कटाई का काम शुरू करने के लिए चलाता है।

मिलान उपकरण: सिस्टम में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक ऑयल पंप का एक सेट, दो हाइड्रोलिक पाइप और इलेक्ट्रोमैग्नेटिज्म वाल्व के दो सेट शामिल हैं।

स्थिरता और जीवनकाल सुनिश्चित करने के लिए, रिसाव से बचने के लिए शीर्ष ब्रांड हाइड्रोलिक सिस्टम घटकों को अपनाया गया।

कटिंग के माध्यम से प्रारंभिक शक्ति की आपूर्ति करता है। यह कटाई के बिना बंद रहता है, जिससे बिजली की बचत होती है।

इलेक्ट्रिक नियंत्रण प्रणाली

स्वचालित लंबाई मापन: लंबाई मापन का एक इकाई टूलिंग जो स्टील शीट की सतह पर हल्के ढंग से दबाया जाता है; टूलिंग स्टील शीट की चलती गति के साथ घूमेगी और फिर इसकी लंबाई मापने के लिए महसूस करेगी; लंबाई की अशुद्धि को आसानी से ठीक किया जा सकता है।

स्वचालित मात्रा मापन;

लंबाई और मात्रा को नियंत्रित करने के लिए पीएलसी का उपयोग किया जाता है। मशीन स्वचालित रूप से लंबाई तक काट देगी और आवश्यक मात्रा प्राप्त होने पर रुक जाएगी;

नियंत्रण कक्ष: बटन-प्रकार स्विच, एलईडी डिस्प्ले लंबाई और मात्रा;

लंबाई की इकाई: मिलीमीटर;

मोटर ओवर-लोड, सिस्टम ओवर-करंट, शॉर्ट सर्किट सुरक्षा कार्य;

कुल लंबाई और कुल उत्पादित मात्रा प्रदर्शित करें।

हमें क्यों चुनें?

1. हम पेशेवर निर्माता हैं, इसलिए हम बेहतर मूल्य और बिक्री के बाद सेवा और छोटी डिलीवरी का समय प्रदान कर सकते हैं।

2. हमारे पास मजबूत डिजाइन और तकनीकी क्षमता है, हम ग्राहक की आवश्यकता के अनुसार डिजाइन और निर्माण कर सकते हैं।

3. हमारे कारखाने को आईएसओ 9001 प्रमाण पत्र से मंजूरी मिली है।

4. हमारे पास विदेशों में स्थापना और प्रशिक्षण का बहुत अनुभव है।

5. हमने अपनी मशीनों को 90 से अधिक देशों में सफलतापूर्वक निर्यात किया है, हमें सभी से अच्छी प्रतिक्रिया मिली है।

6. हम अपने सभी सामानों के लिए दो साल की मुफ्त वारंटी प्रदान करते हैं।

7. OEM ब्रांड।

प्रक्रिया प्रवाह
