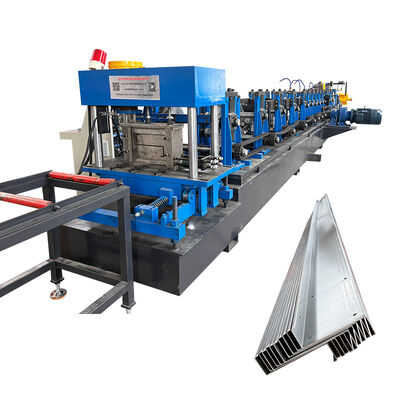

पूर्ण ऑटो उत्पादन लाइन फास्ट चेंज सी टू जेड रोल बनाने की मशीन ऑटो स्टैकर के साथ
यह पूरी तरह से स्वचालित उत्पादन लाइन एक एकीकृत ऑटो स्टैकर के साथ एक फास्ट चेंज सी से जेड रोल बनाने की मशीन की सुविधा देती है, जिसे औद्योगिक विनिर्माण वातावरण में कुशल और निरंतर संचालन के लिए डिज़ाइन किया गया है।
मुख्य विनिर्देश
- उपयुक्त सामग्री: पट्टी इस्पात
- कार्य गति: 8-10 मीटर/मिनट (पंचिंग और कटिंग को छोड़कर)
- मुख्य मोटर शक्ति: साइक्लोइडल रिड्यूसर के साथ 11.5kw
- हाइड्रोलिक स्टेशन शक्ति: 7.5kw
- इलेक्ट्रिक नियंत्रण प्रणाली: प्रसिद्ध ब्रांड के साथ पीएलसी नियंत्रण प्रणाली
- सामग्री की मोटाई: 1-3 मिमी
- शाफ्ट व्यास: 80 मिमी
- रोलर स्टेशन: 12 स्टेशन
- सामग्री का विस्तार अक्ष: 200-600 मिमी
- आयाम: 11×1.3×1.35 मीटर
- ड्राइविंग मोड: चेन ट्रांसमिशन
- इलेक्ट्रिक तनाव: 380V 3 चरण 50HZ या ग्राहक की आवश्यकताओं के अनुसार
- रोलर सामग्री: बुझा हुआ उपचार के साथ उच्च ग्रेड 45# जाली इस्पात
- कटिंग सामग्री: बुझा हुआ उपचार के साथ CR12 मोल्ड स्टील
- निरंतर संचालन: 24 घंटे क्षमता
- आवश्यक कर्मचारी: 1-2 ऑपरेटर
तकनीकी पैरामीटर
| पैरामीटर |
विशिष्टता |
| उत्पाद का नाम |
फास्ट चेंज सी टू जेड रोल बनाने की मशीन |
| प्रोफाइल |
सी आकार, जेड आकार, यू आकार |
| सामग्री का प्रकार |
जस्ती इस्पात कुंडल |
| मोटाई |
1.5-3.0 मिमी |
| उपज तनाव |
Q235-345 Mpa |
| अधिकतम बनाने की गति |
10-15 मीटर/मिनट |
| रोलर सामग्री |
बेयरिंग स्टील GCr15 |
| रोलर संचालित प्रकार |
चेन ट्रांसमिशन |
| नियंत्रक |
पीएलसी |
| ऑपरेशन |
टच स्क्रीन और बटन |
| हाइड्रोलिक सिस्टम दबाव |
20 एमपीए |
| मुख्य मोटर शक्ति |
18.5-22 किलोवाट |
| हाइड्रोलिक स्टेशन मोटर शक्ति |
5.5 किलोवाट |
| आयाम (एल×डब्ल्यू×एच) |
लगभग 10000×1000×1500 मिमी |
| वज़न |
लगभग 10000 किलो |
मुख्य तकनीकी विन्यास
| घटक |
विशिष्टता |
| विन्यास |
मैनुअल अनकोइलर, गाइडिंग प्लेटफॉर्म, 9 शाफ्ट स्ट्रिप लेवलर, रोल बनाने की मुख्य मशीन, हाइड्रोलिक मोटर, प्री-पंचिंग डिवाइस, प्री-कटिंग डिवाइस, हाइड्रोलिक स्टेशन, पीएलसी नियंत्रण, सपोर्टर टेबल |
| नियंत्रण प्रणाली |
पीएलसी इन्वर्टर एन्कोडर टच स्क्रीन |
| मुख्य फ्रेम |
400 मिमी एच-बीम |
| कुल शक्ति |
22 किलोवाट |
| बिजली की आपूर्ति |
380V, 3-फेज, 50Hz |
| बनाने की गति |
12-24 मीटर/मिनट |
| रोल स्टेशन |
18 स्टैंड |
| डीकोइलर क्षमता |
3.5 टन |
| रोलर व्यास |
80 मिमी |
| प्रभावी चौड़ाई |
80-300 मिमी |
| भोजन की मोटाई |
1.5-3.0 मिमी |
| बैकबोर्ड मोटाई |
20 मिमी |
| कटर मानक |
GCr12 |
| रोलर मानक |
Gcr15# |
| कुल आकार |
लगभग 8500×1000×1400 मिमी |
| कुल वजन |
लगभग 10T |
| अनुकूलन |
ग्राहक की आवश्यकताओं के अनुसार |
नोट: सभी तकनीकी पैरामीटर को उपयोगकर्ता की आवश्यकताओं के अनुसार बदला जा सकता है, और केवल संदर्भ के लिए प्रदान किए जाते हैं।
घटक विनिर्देश
मैनुअल अनकोइलर
अधिकतम क्षमता: 5T
प्री-कटिंग डिवाइस और प्री-पंचिंग डिवाइस
पीएलसी कंप्यूटर-नियंत्रित निश्चित लंबाई डाई कटिंग के साथ हाइड्रोलिक मोटर ड्राइव
- कटिंग लंबाई सहिष्णुता: ±2 मिमी
- सामग्री: बुझा हुआ उपचार 60-62°C के साथ GCr12
हाइड्रोलिक सिस्टम
इलेक्ट्रो मोटर, हाइड्रोलिक टैंक, हाइड्रोलिक ऑयल पंप और इलेक्ट्रोमैग्नेटिक वाल्व शामिल हैं
पावर: 22 किलोवाट
नियंत्रण प्रणाली
समायोज्य लक्ष्य लंबाई के लिए रंग टच स्क्रीन के साथ पीएलसी नियंत्रण प्रणाली
कम्प्यूटेड मोड: स्वचालित या मैनुअल
एन्कोडर
पल्स मॉड्यूलेशन के साथ लंबाई काउंटर

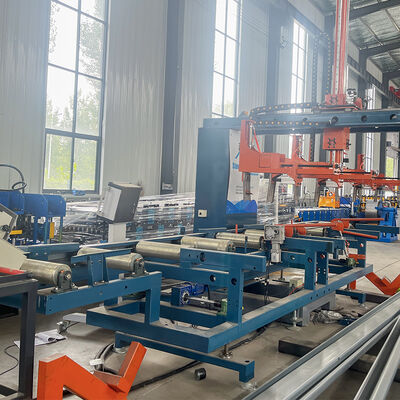

सरल स्टैक
निर्मित प्लेट को लोड करने के लिए उपयोग किया जाता है
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप निर्माता हैं या ट्रेडिंग कंपनी?
A1: हम निर्माता हैं
Q2: क्या आपके पास विदेशी इंजीनियर हैं?
A2: हाँ, हम न केवल विदेशी इंजीनियर प्रदान करते हैं, बल्कि तकनीकी प्रशिक्षण भी प्रदान करते हैं।
Q3: क्या आप अनुकूलित समाधान प्रदान करते हैं?
A3: ज़रूर, हम आपकी अनुरोध के अनुसार उपकरण डिज़ाइन कर सकते हैं। हम पेशेवर शीट मेटल बनाने की मशीन डिज़ाइनर और निर्माता हैं।
Q4: गुणवत्ता नियंत्रण के संबंध में आपका कारखाना कैसे काम करता है?
A4: गुणवत्ता नियंत्रण के संबंध में कोई सहनशीलता नहीं है। गुणवत्ता नियंत्रण आईएसओ 9001 का अनुपालन करता है। शिपमेंट के लिए पैक किए जाने से पहले हर मशीन को परीक्षण चलाने से गुजरना पड़ता है।
Q5: मैं आप पर कैसे विश्वास कर सकता हूं कि मशीनें शिपिंग से पहले परीक्षण चलाने से गुजरी हैं?
A5: 1) हम आपके संदर्भ के लिए परीक्षण वीडियो रिकॉर्ड करते हैं
2) हम आपका स्वागत करते हैं कि आप हमसे मिलें और हमारे कारखाने में स्वयं मशीन का परीक्षण करें।
Q6: क्या आपके पास बिक्री के बाद समर्थन है?
A6: हाँ, हमें सलाह देने में खुशी हो रही है और हमारे पास आपके स्थान पर आपके लिए स्थापित या बनाए रखने के लिए कुशल तकनीशियन भी उपलब्ध हैं।
Q7: क्या मैं ऑन-साइट मशीनों की जांच करने के लिए आपके कारखाने जा सकता हूं? जब मैं आपके कारखाने जाता हूं तो मुझे क्या लाना चाहिए?
A7: हम निर्माता हैं, और हम ग्राहकों का हमारे कारखाने में स्वागत करते हैं। विशेष उत्पाद डिजाइन और विकास के लिए, हम आपसे अनुरोध करते हैं कि आप हमारी मशीनों पर ऑन-साइट परीक्षण करने के लिए एक परीक्षण सामग्री का एक टुकड़ा लाएँ।
Q8: आपके भुगतान की शर्तें और डिलीवरी का समय क्या है?
A8: हम टी/टी द्वारा जमा के रूप में 30% पसंद करते हैं, मशीन को अच्छी तरह से जांचने के बाद और डिलीवरी से पहले टी/टी द्वारा 70% शेष भुगतान। या दृष्टि में अपरिवर्तनीय एलसी स्वीकार्य है। जमा प्राप्त करने के बाद, हम उत्पादन की व्यवस्था करेंगे। डिलीवरी का समय लगभग 60-70 दिन है।
