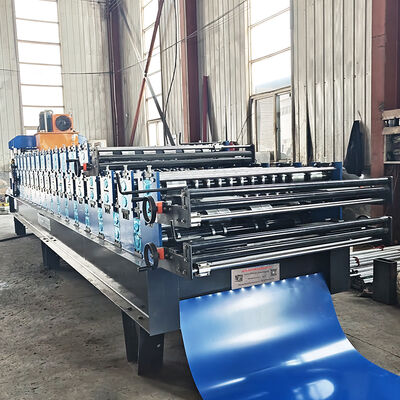

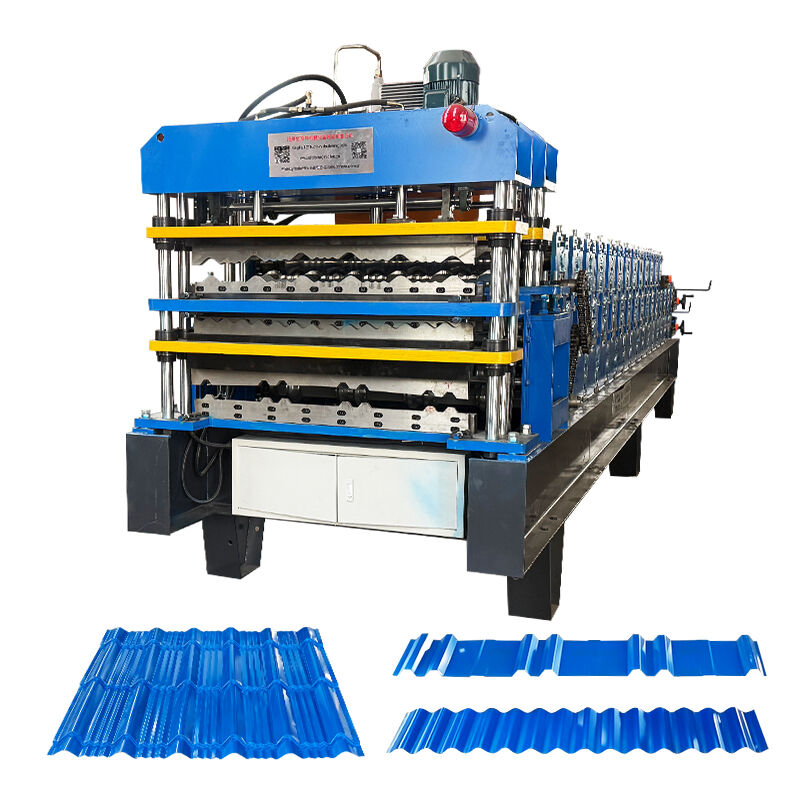

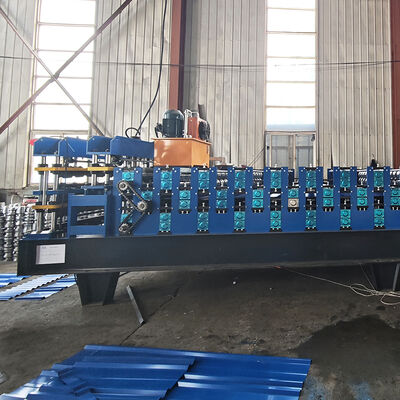

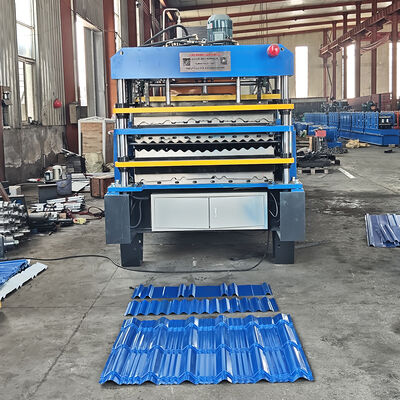

3-इन-1 डबल डेक और सिंगल लेयर इंटीग्रेटेड रोल बनाने की मशीन

3-इन-1 डबल डेक और सिंगल लेयर इंटीग्रेटेड रोल फोर्मिंग मशीन

यह कलर स्टील शीट डबल लेयर रूफ एंड वॉल रोल फोर्मिंग मशीन दो अलग-अलग मॉडल की मशीनों को एक साथ पूरी तरह से जोड़ती है, यह स्थान बचा सकती है और इसे संचालित करना भी आसान है।दोनों मॉडलों का चयन ग्राहकों की जरूरतों के अनुसार किया जाता है।.

रंग स्टील शीट डबल लेयर छत और दीवार रोल बनाने की मशीन में खिला मंच, मुख्य मोल्डिंग कोर, कतरनी तंत्र, हाइड्रोलिक स्टेशन, कंप्यूटर नियंत्रण कैबिनेट,उच्च परिशुद्धता काउंटर आदि

विस्तृत जानकारी

डिकोइलर

5T मैनुअल डेकोइलर

विशेषताएं: मंडर और तहखाने decoiler के दो घटक हैं, मंडर को मैकेनिकल डिवाइस द्वारा मैन्युअल रूप से विस्तारित किया जाता है, मंडर को कॉइल को फिक्स करने के बाद,फिर वापस तहखाने के लिए एक साथ मंड्रेल के साथ कॉइल डाल दिया.

शक्तिः कोई नहीं;

खंडों को खोलने और बंद करने की शक्ति: यांत्रिक

खंड की घूर्णन शक्ति: खींचने के द्वारा बनाने प्रणाली;

खंड की संख्याः 4pcs;

खंड विस्तार की सीमाः 460 ~ 520 मिमी;

मंड्रिल के केंद्र की ऊंचाईः 0.65 मीटर;

खिला गतिः रोल बनाने वाली मशीन की गति पर निर्भर करती है।

रोल बनाने की मशीन

रोलर्स: वरिष्ठ इंजीनियरों द्वारा ऑटो-कैड सॉफ्टवेयर के साथ डिजाइन, सीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित और हार्ड क्रोम से लेपित;

शाफ्टः सीएनसी मशीन टूल्स द्वारा 45# उच्च ग्रेड स्टील से निर्मित;

समर्थन फ्रेम: स्टील वॉलबोर्ड को आकार देने वाले स्टेशन के आधार के आधार पर मार्गदर्शन करने के लिए;

रोलर स्टेशनों की संख्याः 18 समूह
रोलर्स के लिए सामग्रीः उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित
शाफ्ट के लिए सामग्रीः उच्च ग्रेड 45# स्टील पॉलिश और क्रोम HRC55-60° के साथ लेपित

शाफ्ट का व्यासः 70 मिमी

फ्रेम पैनल की मोटाई:14 मिमी

नीचे का फ्रेमः 36# एच-सेक्शन स्टील

कटर उपकरण

कार्यः काटने की क्रिया पीएलसी द्वारा नियंत्रित की जाती है। मुख्य मशीन स्वचालित रूप से बंद हो जाती है और काटने का कार्य होता है। काटने के बाद, मुख्य मशीन स्वचालित रूप से शुरू हो जाएगी।

बिजली की आपूर्तिः हाइड्रोलिक स्टेशन;

फ्रेमः वेल्डिंग स्टील फ्रेम;

स्ट्रोक स्विचः गैर संपर्क फोटोइलेक्ट्रिक स्विच;

मोल्डिंग के बाद काटना: रोल मोल्डिंग के बाद शीट को आवश्यक लंबाई तक काटना।

लम्बाई मापना: स्वचालित लम्बाई मापना।

हाइड्रोलिक प्रणाली

हाइड्रोलिक स्टेशन

इसे गियर व्हील तेल पंप द्वारा नियंत्रित किया जाता है। हाइड्रोलिक तेल टैंक में हाइड्रोलिक तेल भरने के बाद, पंप काटने की मशीन को काटने का काम शुरू करने के लिए ड्राइव करता है।

मैच उपकरण: इस प्रणाली में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट, दो हाइड्रोलिक पाइप और विद्युत चुम्बकीय वाल्व के दो सेट शामिल हैं।

स्थिरता और जीवनकाल सुनिश्चित करने के लिए शीर्ष ब्रांड हाइड्रोलिक सिस्टम घटकों को अपनाया, रिसाव से बचें।

बंद तेल टैंक के माध्यम से कटर को प्रारंभिक शक्ति प्रदान करता है। यह काटने के बिना बंद है, जो शक्ति को बचा सकता है।

विद्युत नियंत्रण प्रणाली

स्वचालित लंबाई माप: लंबाई मापने की एक इकाई उपकरण जो स्टील शीट की सतह पर हल्के ढंग से दबाया जाता है;टोलिंग स्टील शीट की गति के साथ रोल होगा और फिर इसकी लंबाई को मापने के लिए महसूसलम्बाई की गलतियों को आसानी से ठीक किया जा सकता है।

स्वचालित मात्रा माप;

पीएलसी का उपयोग लंबाई और मात्रा को नियंत्रित करने के लिए किया जाता है। मशीन स्वचालित रूप से लंबाई में कटौती करेगी और आवश्यक मात्रा प्राप्त होने पर रुक जाएगी;

नियंत्रण कक्षः बटन प्रकार का स्विच, एलईडी डिस्प्ले की लंबाई और मात्रा;

लंबाई की इकाई: मिलीमीटर;

मोटर ओवरलोड, सिस्टम ओवर करंट, शॉर्ट सर्किट संरक्षण कार्य;

कुल लंबाई और कुल उत्पादित मात्रा प्रदर्शित करें।

हमें क्यों चुना?

1हम पेशेवर निर्माता हैं, इसलिए हम बेहतर मूल्य और बिक्री के बाद सेवा और कम वितरण समय की पेशकश कर सकते हैं।

2हमारे पास मजबूत डिजाइन और तकनीकी क्षमता है, हम ग्राहक की आवश्यकता के रूप में डिजाइन और निर्माण कर सकते हैं।

3हमारे कारखाने को आईएसओ 9001 प्रमाणपत्र प्राप्त है।

4हमारे पास विदेशों में स्थापना और प्रशिक्षण के लिए बहुत अनुभव है।

5हमने अपनी मशीनों को 90 से अधिक देशों में सफलतापूर्वक निर्यात किया है, हम सभी को अच्छी प्रतिक्रिया मिलती है।

6हम अपनी सभी वस्तुओं के लिए दो वर्ष की निःशुल्क वारंटी प्रदान करते हैं।

7. OEM ब्रांड.

प्रक्रिया प्रवाह
